了解差動變壓器零點殘余電壓補償?shù)姆椒?/span>

二、實驗儀器：

差動變壓器模塊、測微頭、差動變壓器、信號源、±15V直流電源、示波器。

三、實驗原理：

由于差動變壓器兩只次級線圈的等效參數不對稱，初級線圈的縱向排列不均勻性，次級線圈的不均勻，不一致性，鐵芯的B-H特性非線性等，因此在鐵芯處于差動線圈中間位置時其輸出并不為零，稱其為零點殘余電壓。

四、實驗內容與步驟

1．安裝好差動變壓器，利用示波器觀測并調整信號源“Us10⁰”輸出為4KHz ，2V峰－峰值；按圖13-1接線。

2．實驗?zāi)�塊R₁、C₁、R_W1、R_W2為電橋單元中調平衡網絡。

3．用示波器監測放大器輸出；

4．調整測微頭，使放大器輸出信號最小。

5．依次調整R_W1、R_W2，使示波器顯示的電壓輸出波形幅值降至最小。

6．此時示波器顯示即為零點殘余電壓的波形。

7．記下差動變壓器的零點殘余電壓值峰－峰值（Vp-p）。（注：這時的零點殘余電壓經放大后的零點殘余電壓＝V零點 _p-p×K，K為放大倍數）。

8．可以看出，經過補償后的殘余電壓的波形是一不規則波形，這說明波形中有高頻成分存在。

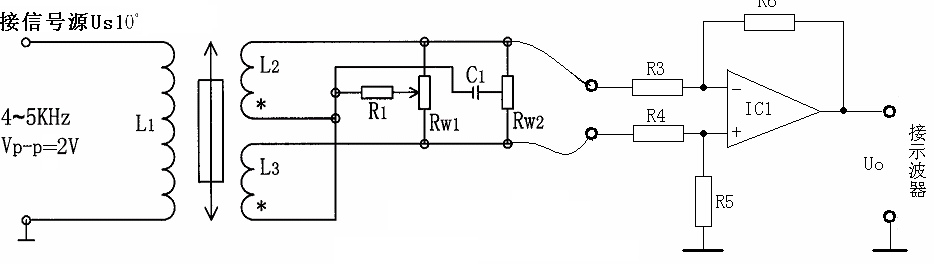

圖13-1 差動變壓器零點殘余電壓補償接線原理圖

9．實驗結束后，關閉實驗臺電源，整理好實驗設備。

五、實驗報告

分析經過補償?shù)牧泓c(diǎn)殘余電壓波形。

六、注意事項

實驗過程中加在差動變壓器原邊的音頻信號幅值不能過大，以免燒毀差動變壓器傳感器。
