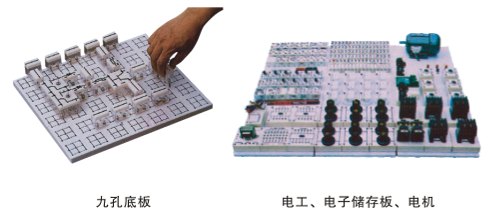

KH-18E通用智能型電工實驗室成套設備具有較完善的安全保護措施，較齊全的功能。實驗桌中央配有通用電路板，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
一、通用智能型電工實驗室成套設備結構：
1.實驗臺外殼尺寸：123×35×20cm
2.三相保險座
3.三相電源輸入指標
4.總開關：實驗臺電源總開關，帶漏電、過載保護
5.試驗按鈕：試驗漏電開關漏電功能
6.電源輸入指示1只
7.電源輸出指示3只(紅、綠、黃三色)
8.交流電壓表：指示輸出線電壓
9.電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況
10.接線座5只：A單元三相四線及地線輸出
11.電流表W相電流輸出指示
12.O/I開關：三相四線電源輸出控制(提高安全系數)
13.接線座2只：B單元交流低壓電源輸出
14.電表(2A)：B單元交流電流指示
15.旋鈕：B單元3-24V交流低壓選擇輸出
16.開關：C單元雙路直流穩壓電源開關
17.旋鈕：C單元雙路Ⅰ路穩流調節
18.旋鈕：C單元雙路Ⅱ路穩流調節
19.接線座2只：C單元Ⅰ路直流穩壓輸出
20.保險座：C單元雙路穩壓電源保險
21.電表4只：雙路穩壓電源電壓、電流指示
22.接線座：D單元直流5V穩壓輸出
23.電表：D單元電流0.5V輸出指示
24.開關1：控制各低壓交流電、信號源
25.開關2：控制E單元交直流調壓電源
26.電表：E單元交流電壓輸出指示
27.接線座4只：E單元交流、直流輸出口
28.旋鈕：E單元0～240V電壓調節
29.插座：G單元220V輸出插座
30.旋鈕：音頻功率放大器音量調節
31.接線座2只：音頻信號輸入
32.按鈕：?jiǎn)未蚊}使能開關
33.接線座3只：?jiǎn)未蚊}沖輸出口
34.液晶屏：顯示輸出頻率、波形、及波形輸出衰減值
35.頻率調節模塊：數字式鍵盤輸入所需的波形頻率
36.波形先擇模塊：數字式鍵盤輸入所需的波形
37.波形輸出口：輸出選擇的波形
38.波形輸出幅度調節：細調波形輸出幅度
39.方波占空比調節：調節方波輸出占空比
40.直流偏置調節：調節波形輸出直流偏置
41.智能型功率表、功率因數表
42.實驗桌面尺寸：160×70cm
43.通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗
44.儲存板：放置元件盒
45.左儲存柜：放置儲存板（帶門鎖）
46.抽屜：放置常用工具
47.右儲存柜：放置儲存板（帶門鎖）
48.示波器：型號不限（用戶自備）
49.工具
二、技術參數：
1、輸入工作電源：三相四線
2、輸出電源及信號
A單元：三相四線
B單元：交流3、6、9、12、15、18、24V
C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預 設式限流保護功能。
電壓穩定度：<10-2 負載穩定度：<10-2 紋波電壓：<5mv
D單元：直流穩壓5V，電流0.5A
E單元：交直流電壓0～240V連續可調，電流2A
F單元：220V電壓輸出，供外接儀器使用。
3、單次脈沖源：每次均可輸出一對正負脈沖
4、功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。
2）大屏幕LCD顯示輸出頻率、波形、減值。
3）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
4）頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。
5）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
6）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
7）內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。
5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
6、智能型功率表、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
7、絕緣電阻：>5MΩ
8、漏電保護：漏電動作電流≤30mA
三、實驗項目：
1.電工測量儀表的使用
2.常用元件的識別與檢測
3.線性元件與非線性元件的伏安特性
4.電源的外特性
5.電位值、電壓值的測定
6.電流表和電壓表的擴程
7.基爾霍夫定律的驗證
8.驗征楞次定律
9.迭加原理與互易定理的驗證
10.戴維南定理與諾頓定理的驗征
11.電壓源與電流源的等效變換
12.受控源特性的研究
13.一階電路實驗
14.二階電路的過渡過程
15.研究LC元件在直流和交流電路中的特性
16.負載獲得最大功率的條件
17.交流電路參數的測量
18.正弦交流電路中RLC元件的特性
19.RL及RC串聯電路實驗
20.RLC串聯諧振電路
21.日光燈電路的連接及功率因數改善
22.三相負載的星、三角接法
23.三相電路及功率的測量
24.R-C選頻網絡的研究
25.二端口網絡研究
26.單相變壓器實驗
27.互感電路實驗
28.三相異步電動機的使用與起動
29.三相電動機繼電接觸控制的基本電路
30.三相電動機Y一△起動控制實驗
31.三相電動機的順序控制實驗
32.三相電動機能耗制動控制實驗
利用上述32項實驗的元器件也可完成下面電路實驗
33.最簡單的電路
34.電路中各點電位與參考點的選擇
35.電阻的串聯
36.電阻的并聯
37.電阻的混聯
38.電阻分壓器電路
39.全電路歐姆定律
40.電橋的應用與平衡條件
41.節點電壓法
42.回路電壓法
43.支路電流法
44.RCL并聯電路
45.串聯電路
46.變壓器結構及工作原理
47.基爾霍夫第一定律
48.基爾霍夫第二定律
49.日光燈電路原理
50.擴大電壓表量程
51.擴大電流表量程
52.RC電路的過度過程
53.RL過渡過程
54.電容的串聯電路
55.電容的并聯電路
56.電容器的充放電
57.電容器在交直流中的作用
58.條形磁鐵在線圈中的運動
59.電容的混聯
60.純電阻、電感、電容電路
61.磁耦合線圈的順串
62.磁耦合線圈的反串
63.歐姆表的工作原理
64.雙聯開關二地控制
65.用示波器觀察磁滯回線
66.磁路歐姆定律
67.兩線圈的互感及同名端
68.互感耦合
69.提高功率因數的方法
70.單相電路功率的測量
71.收錄機電源電路
72.濾波電路
73.電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值。
74.三相異步電機閘刀控制正轉實驗
75.具有過載保護的控制線路
76.按鈕控制的正反轉控制線路
77.接觸器控制星一三角降壓起動控制線路
四、通用智能型電工實驗室成套設備結構與配備(二十四座為例)：
（一）構成與配備:
1、實驗操作桌12張，一桌二座。操作桌桌面中央設置通用電路插扳（尺寸:35×90cm），電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面(如需要在桌上放置電機、焊接等).實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、學生實驗機頭，共12臺，每張學生實驗操作桌上配置l臺。
3、示教控制臺1臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。
4、設備配置清單：
|
序號
|
配置名稱
|
型號規格
|
數量
|
備注
|
|
1
|
教師主控臺
|
|
1套
|
具有控制學生電源及演示功能
|
|
2
|
學生機頭
|
|
12臺
|
|
|
3
|
學生桌
|
|
12個
|
|
|
4
|
電工透明創新實驗?zāi)K
|
|
13套
|
|
|
5
|
電機
|
380V/180W
|
13臺
|
|
|
6
|
學生桌面板
|
|
12塊
|
|
|
7
|
絕緣皮
|
|
13張
|
|
|
8
|
凳子
|
|
25張
|
|
|
9
|
專用實驗導線
|
|
13套
|
|
|
10
|
指導書
|
|
13套
|
|
|
11
|
工具
|
|
13套
|
|
|
（1）
|
螺絲刀
|
小十字
|
13把
|
|
|
（2）
|
螺絲刀
|
大十字
|
13把
|
|
|
（3）
|
螺絲刀
|
小一字
|
13把
|
|
|
（4）
|
螺絲刀
|
大一字
|
13把
|
|
|
（5）
|
剝線鉗
|
|
13把
|
|
|
（6）
|
尖觜鉗
|
|
13把
|
|
|
（7）
|
萬用表
|
MF-47
|
13只
|
|
