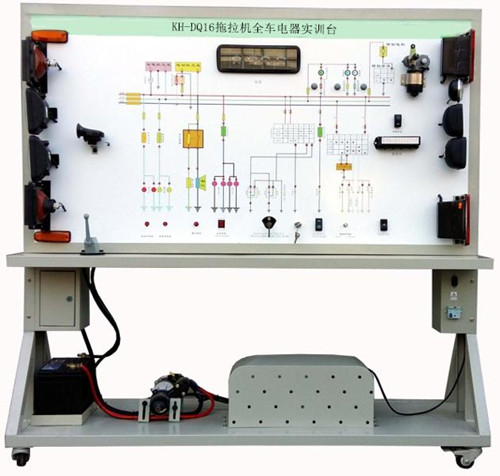

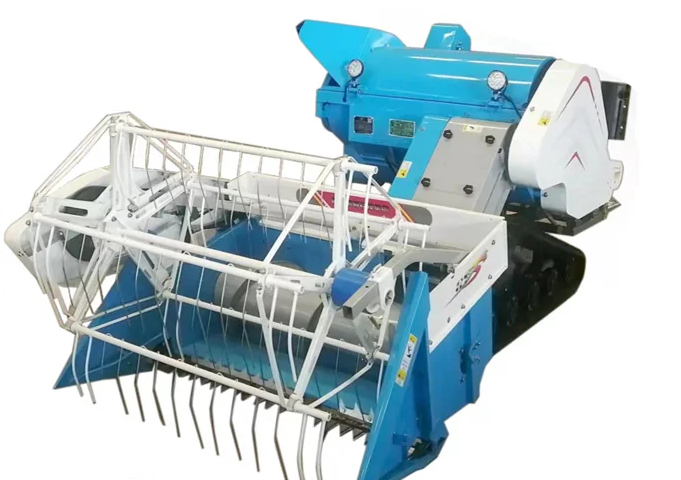

KH-DQ16聯合收割機全車電器實訓臺采用小型25馬力收割機整車電器實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的組成結構和工作過程。適用于學校對整車電器理論和維修實訓的教學需要。
一、拖拉機全車電器實訓臺功能特點：
1、真實可運行的整車電器系統，充分展示整車電器系統的組成結構。接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。
2、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
3、面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
二、技術規格：
1、外形尺寸（約）：1740×650×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
6、型號：YT 100L1-4
7電壓：AC 220V/380V
8功率：2.2KW
9轉速：1420r/min
10顏色：7032
11鋼管：40*40*3mm
12機柜：1.5mm冷板沖壓成形，背面設置維修門；
13移動腳輪：100*60mm
三、拖拉機全車電器實訓臺基本配置：
|
序號
|
名稱
|
規格型號
|
數量
|
|
1
|
面板
|
裝有各種檢測端子以及彩色電路圖
|
1套
|
|
2
|
點火開關
|
|
1個
|
|
3
|
組合儀表
|
原車
|
1套
|
|
4
|
組合開關
|
原車
|
1套
|
|
5
|
左右前大燈總成
|
原車
|
1套
|
|
6
|
左右前霧燈
|
原車
|
1套
|
|
7
|
左右轉向燈
|
原車
|
1套
|
|
8
|
左右轉向邊燈
|
原車
|
1套
|
|
9
|
左右組合尾燈
|
原車
|
1套
|
|
10
|
牌照燈
|
原車
|
1套
|
|
11
|
燈光開關
|
原車
|
1套
|
|
12
|
剎車燈開關
|
原車
|
1套
|
|
13
|
倒車燈開關
|
原車
|
1套
|
|
14
|
危險燈開關
|
原車
|
1套
|
|
15
|
線束
|
|
1套
|
|
16
|
雨刮總成
|
原車
|
1套
|
|
17
|
雨刮控制繼電器
|
原車
|
1個
|
|
18
|
噴水電機
|
原車
|
1套
|
|
19
|
噴水壺
|
原車
|
1套
|
|
20
|
喇叭
|
原車
|
2個
|
|
21
|
喇叭繼電器
|
原車
|
1個
|
|
22
|
霧燈繼電器
|
原車
|
1個
|
|
23
|
起動機總成
|
原車
|
1臺
|
|
24
|
發電機總成
|
原車
|
1臺
|
|
25
|
三相異步電動機
|
YT 100L1-4
|
1臺
|
|
26
|
蓄電池
|
|
1臺
|
|
27
|
保險絲盒
|
|
1個
|
|
28
|
電源總開關
|
50A
|
1個
|
|
29
|
移動臺架(帶自鎖腳輪裝置)
|
1740×650×1700mm(長×寬×高)
|
1臺
|
|
30
|
故障模擬與排除裝置
|
|
1套
|
|
31
|
教師手冊
|
|
1套
|
|
32
|
合格證與保修卡
|
|
1套
|
|
