KH-T28太陽能發電教學實訓系統由太陽能電池組件模塊、蓄電池模塊、控制器模塊、負載調節控制模塊、監控儀表模塊、PC機監控模塊，等部分組成。
一、技術參數：
1、系統規格：
（1）系統最大電壓：21.5V
（2）系統最大電流：2A
（3）系統最大功率：25W
2、太陽能電池規格：單晶硅太陽能電池
（1）元件尺寸(L*W*H)：621*281*28mm，
（2）最佳功率：20W
（3）最佳工作電壓：17.05±0.5V
（4）最佳工作電流：1.20±0.10A，
（5）短路電流：1.34±0.10A，
（6）開路電壓：21.0±0.5V
3、太陽能控制器規格：
（1）光電型控制器：額定電壓：12V，額定電流為10A，配置鉛酸蓄電池，負載為100W以下的12V直流負載，控制單元一通道為光控輸出，另一通道為多類定時輸出。
（2）戶用型控制器：額定電壓：12V，最大光電電池功率：60W，最大負載電流：5A，過放電壓：11.0±0.5， 蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關。
4、電表規格：
（1）電流表：×3個，2A， 顯示模式︰0.5”LCD液晶顯示
（2）電壓表：×3個，20V，顯示模式︰0.5”LCD液晶顯示
（3）溫度表：×1個，0～99.9℃
5、負載：
（1）風扇：×1個，額定電壓：12V，工作電流：0.25A，功率：3W
（2）交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
（3）LED燈：1組(7顆)
（4）蜂鳴器：×1個
（5）馬達：×1個，額定電壓：12V，工作電流：0.25A，功率：3W
（6）開關：×1個
（7）按鈕：×1個
6、電池：
閥控式密封鉛酸蓄電池，額定電壓：12V，額定容量(20hr)：3.3Ah，充電方法（恒壓），循環︰最大充電電流為825mA
7、電阻器：
（1）可變電阻，電阻值調整范圍為0～1kΩ
（2）DC/DC：5個DC/DC電源模塊
（3）提供DC轉AC模塊

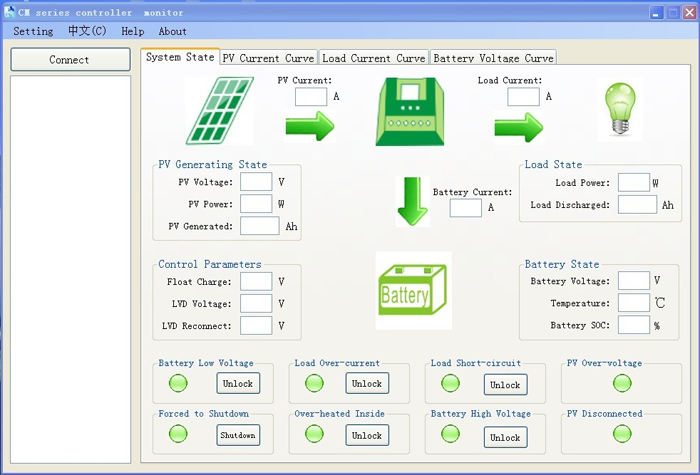

（4）支援外接PC計算機量測太陽能電池I-V特性曲線(VB軟件or LabView)
8、系統外形尺寸：長1100×寬780×厚120（㎜）平腳40×40×500（㎜）附滾輪方便推動至戶外教學。
9、太陽能電池調節鋁合金支架：最高工作高度1695㎜，最低工作高度455㎜，承載8㎏，凈重1.8㎏，最大管徑26㎜，收縮高度620㎜。
二、實驗內容：
1.太陽能電池發電原理實驗
1.1太陽能光電板能量轉換實驗
1.2環境對光電轉換影響實驗
2.太陽能電池光電系統直接負載實驗
3.光電控制型太陽能系統發電實驗
3.1光電型控制單元工作原理實驗
3.2光電型控制單元充放電保護實驗
4.用戶型太陽能發電和利用實驗
4.1用戶型控制單元工作原理
4.2用戶型控制單元充放電保護實驗
5.太陽能系統電器負載實驗
6.綜合實驗
7.太陽能電池基本特性測試實驗
8.外部擴充DC轉AC外接電器實驗
9.單晶太陽能電池I-V特性曲線實驗
三、太陽能發電教學實訓系統配置清單：
|
序號
|
名稱
|
數量
|
單位
|
|
1
|
太陽能光電教學實驗臺
|
1
|
臺
|
|
2
|
太陽能電池支架（三腳架）
|
1
|
臺
|
|
3
|
太陽能電池組件（25W）
|
1
|
只
|
|
4
|
蓄電池組
|
1
|
組
|
|
5
|
實驗附件
|
1
|
套
|
|
6
|
LabView監控軟件
|
1
|
套
|
