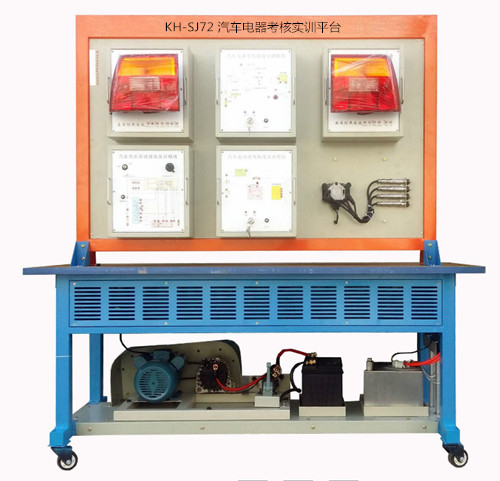

KH-SJ72汽車電器考核實訓平臺選裝搭配汽車各類型單元模塊板，展示汽車各類型單元模塊系統的結構與原理；設置有直流與交流電流系統，各單元模塊板可靈活拆卸與安裝，適用各類型單元模塊板實訓與考核。
一、汽車電器考核實訓平臺組成：
模塊化雙面原車電器制作的掛件，鋼木結構焊接沖壓等組件、電源開關、+12V與+5V直流電源、各類型信號模擬裝置、可移動鋼木組合臺架等。原車燈光系統、儀表系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、、防盜電腦及點火開關、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、全套電器的連接線、實訓考核臺、移動臺架等。主要包含汽車電器八大系統：照明插接模塊、舒適電子系統電器插接模塊、雨刮器系統電器插接模塊、音響系統插接模塊、發動機電控系統模塊；信號儀表系統電器模塊；充電模塊；起動模塊。
二、制造工藝：
1、實訓模塊板：選配裝各類型單元模塊板，可靈活拆卸與安裝。
2、設備面板柜：鋼性結構焊接，冷板1.5mm一次沖壓成形，表面采用亞光灰噴塑工藝，厚度0.3mm。
3、設備底座架：鋼木性結構焊接，內置方管50*50*2.0mm，表面采用亞光灰噴塑工藝，厚度0.3mm。
4、萬向腳輪：前二只萬向帶鎖止功能腳輪，后二只萬向腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
5、腳輪：100mm×50mm(直徑×寬度)
6、腳輪支撐：0.5T
三、技術指標：
1、工作電源：直流12V；直流5V；
2、工作溫度：-40℃～+50℃
3、交流電源：220V
4、設備外形：1740×650×1600mm(長×寬×高)
四、汽車電器考核實訓平臺功能特點：
1、設備實現各類型單元模塊搭接，展示汽車各類型單元模塊的組成結構及原理。
2、各單元模塊板可靈活拆卸與安裝，可搭接成全車電器系統、也可安裝獨立的單元模塊板。
3、各單元模塊板框沖壓成形，框架與模塊板可分離，采用烤漆工藝。
4、每個模塊上有接線檢測端子和電路原理圖，學生可對照電路原理圖進行各個模塊的線路連接實訓，以鍛煉學生實際動手和分析電路的能力；
5、獨立模塊化：根據實訓內容需要，靈活調換各種實訓模塊，實現快速方便，一臺多用的效果；
6、每個模塊的線路難易程度不同，教師可根據模塊線路的難易程度對學生進行不同等級的實訓考核；
7、系統元器件插接好線后，真實可運行的汽車電器各系統，充分展示汽車電器各系統的組成結構與工作原理。
8、操縱各開關，可真實演示汽車電器各系統的工作過程。
五、汽車電器考核實訓平臺模塊板清單：
|
序號
|
模塊板
|
型號
|
數量
|
|
1
|
充電系統接線模塊
|
安裝接線端子的彩色原理面板
|
1
|
|
2
|
燈光系統接線模塊（尾燈左）
|
安裝接線端子的彩色原理面板
|
1
|
|
3
|
燈光系統接線模塊（尾燈右）
|
安裝接線端子的彩色原理面板
|
1
|
|
4
|
點火與噴射系統接線模塊
|
安裝接線端子的彩色原理面板
|
1
|
|
5
|
起動系統接線模塊
|
安裝接線端子的彩色原理面板
|
1
|
|
6
|
汽車車窗系統接線模塊
|
安裝接線端子的彩色原理面板
|
1
|
|
7
|
汽車燈光系統接線模塊(大燈左）
|
安裝接線端子的彩色原理面板
|
1
|
|
8
|
汽車燈光系統接線模塊(大燈右）
|
安裝接線端子的彩色原理面板
|
1
|
|
9
|
汽車燈光系統接線模塊(開關）
|
安裝接線端子的彩色原理面板
|
1
|
|
10
|
汽車后視鏡系統接線模塊
|
安裝接線端子的彩色原理面板
|
1
|
|
11
|
汽車音響系統接線模塊
|
安裝接線端子的彩色原理面板
|
1
|
|
12
|
汽車中控鎖系統接線模塊
|
安裝接線端子的彩色原理面板
|
1
|
|
13
|
儀表系統接線模塊
|
安裝接線端子的彩色原理面板
|
1
|
|
14
|
雨刮系統接線模塊
|
安裝接線端子的彩色原理面板
|
1
|
