KH-CDD30北汽e150ev純電動整車實訓系統將一臺可正常運行的北汽新能源EV150款純電動轎車(二手車翻新)改裝為在線檢測教具車，可實時檢測與診斷原車組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 ECU 控制單元等的動、靜態信號參數。適用于各類院校和培訓機構對純電動轎車整車?yán)碚摵途S修實訓的教學需要。

一、北汽e150ev純電動整車實訓系統基本配置：

教學平臺功能包括：驅動傳動系統、動力電池和管理系統、電動轉向助力、空調和暖風系統、電動真空助力液壓制動系統、車身電氣六大系統的教學功能。

1、在線檢測純電動汽車 1 輛 2014 款 EV150 舊車,續駛里程不低于新車的90%。電動汽車的參數：電機功率≥45Kw；最高車速≥125km/h；電池容量≥25Kw.h；續駛里程≥150Km；電機最大轉矩≥144Nm；整備質量≥1200Kg。

2、故障設置控制器 1 套

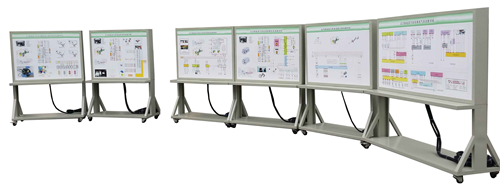

3、汽車檢測實訓臺 1 套(1 套 6 臺)

4、智能化故障設置和考核系統 1 套

5、航空插頭和連接電纜 1 套

二、北汽e150ev純電動整車實訓系統功能特點：

1、整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行；

2、可通過原車儀表顯示整車動、靜態信號參數(如：能量監視器畫面、車速、檔位顯示與各工況指示燈等)；

3、制作可移動“汽車檢測實訓臺”，可分別進行以下控制系統的檢測實訓：

1）組合儀表控制單元

2）網關控制單元

3）P 檔電機控制單元

4）電機控制單元

5）檔位控制單元

6）車載充電器控制單元

7）DC/DC 控制單元

8）高壓電池 BMS 控制單元

4、“汽車檢測實訓臺”通過專用線束與整車連接，確保連接斷開后整車功能完整，保持原車所有功能。汽車檢測實訓臺面板采用 ≥ 4mm 厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和原車實物，認識和分析各控制系統的工作原理。

5、汽車檢測實訓臺面板上安裝有檢測端子，可直接在面板上進行原車組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 BMS 控制單元等的檢測實訓。

6、汽車檢測實訓臺面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 BMS 控制單元等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

7、汽車檢測實訓臺面板部分采用 ≥ 1.5mm 厚冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。

三、北汽e150ev純電動整車實訓系統教學板清單：
