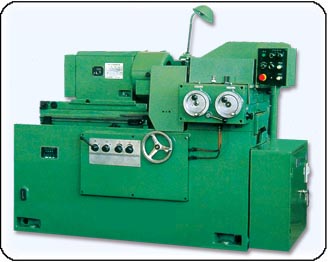

一、KH-M2110內圓磨床功能特點：
1、機床的進給及補償，由傳動機構執行。進給系統具定程磨削功能，采用手動或液壓二種進給方式。
2、工作臺快退設有中停裝置，快退距離可按需要調整，以減小輔助時間。
3、工作臺起動手把設有安全聯鎖裝置，確保裝卸和測量工件時的安全性。
4、機床砂輪軸最高轉速為24000轉/分，以提高磨削小孔時的質量。
5、用戶特殊訂貨，可改裝電主軸變頻調速以磨削小直徑內孔。
二、技術參數：
1、磨孔直徑：?6～?100
2、工件最大旋徑：罩內?260罩外?480
3、工件轉速(r/min)：180～500 4級
4、工作臺最大行程(r/min)：550
5、進給分辨率：0.002
6、機床外形尺寸：2363×1260×1310
7、圓度(μm)：2.5
8、粗糙度(μm)：Ra0.63
9、孔長度：69100150
10、床頭箱回轉角度(0)：20
11、砂輪轉速(r/min)：18000 24000
12、工作臺運動速度(工作修正)(m/min)：1.5～6 0.1～1
13、機床總功率：3.8
14、機床重量：1600
15、圓柱度(μm)：4
|
