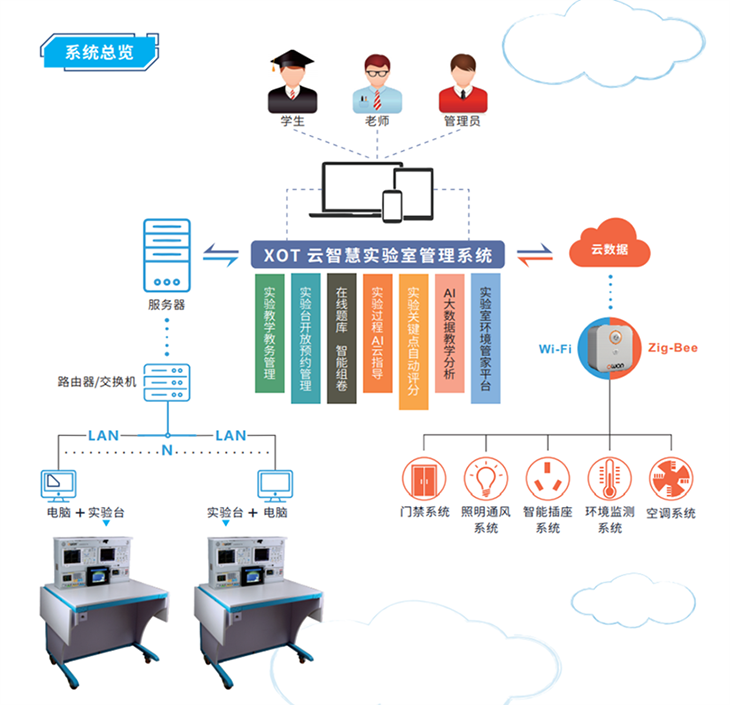

建設在線智慧實驗室管理系統集成了集成了示波器、信號源、直流電源、萬用表儀器，配置平板電腦、攝像頭、音響等多媒體設備，并融合了新興互聯技術，實現了實驗室信息管理、實驗室智能化管理、遠程互動教學、遠程實驗管理、遠程儀器管理等功能，為現代化的教學提供了更廣泛的選擇和更有力的保障。包含學生、老師、管理員等使用平臺的軟件和與硬件的建設。
一、在線電子實驗室智能管理系統
1、在線預約功能
學生可通過微信公眾號查詢實驗室實時狀態以及資源配置，自主預約實驗時間以及實驗臺，預約成功后，通過微信推送的成功預約消息并取得數字鑰匙。學生可以在預約的時間到實驗室通過數字鑰匙進入實驗室，并在相對應號數的實驗操作臺進行身份識別后，進入實驗操作。
2、通過在線開放實驗室智能管理系統，實現實驗室設備、照明、空調、門禁等智能控制及遠程控制，具備漏電保護和過載保護、煙霧報警等功能，實現安全預警/報警功能，實現實驗室無人值守。
二、在線智慧電子實驗系統綜合實訓平臺
1、在線智慧實訓平臺功能要求：
要求采用先進的人工智能技術、物聯網技術、網絡通信技術和電子信息技術與軟件技術相結合，使其達到掃碼登陸、自動開啟、人臉身份識別、人員信息顯示、設備狀態自檢、儀器數據自動采集、可視化管理、智能電源管理、實驗題材自索、實驗結果在線統計、隨機組卷、在線考試、自動評分、數據自動上傳服務器等功能。
2、在線智慧實訓平臺結構要求：
實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。實驗臺面采用防靜電耐磨材料，要求防靜電、耐磨、防腐蝕、阻燃等，實驗臺背面采用設備架設計，1個輸入漏電保護開關、4個USB插座、1個以太網插座；配置21.5寸顯示器以及人臉識別攝像頭；2層儀器設備層架、正面或支架側面具有4個五孔插座；電源和網絡輸入口在實驗平臺的左右下方各1套；實驗平臺頂端上支架配有：LED照明燈；在上支架角落位置配有攝像設備，可采集實驗過程。
3、智慧實訓管理軟件功能要求：
在線智慧實訓平臺基礎后臺管理要求如下：
1）課表自動控制
2）開放預約控制
3）控制策略
4）遠程控制
5）控制記錄查詢
6）狀態監測
7）平臺支持與教務系統進行對接
8）課程發布
9）臨時課程調整
10）課程刪除功能
11）課表查詢功能，可實時查看相關課程信息
12）學生能查詢個人的實踐記錄，管理人員可查詢?nèi)w學生的實驗記錄，包括時間、地點、課程等信息
13）支持當前實驗信息查看，包括：實踐課程、地點、上課時長及考勤等信息
14）學生實驗課程完成情況統計
15）實驗課考試結果統計
在線智慧實驗平臺電源管理要求：要求在線智慧實驗平臺具備智能電源管理，在學生掃碼后自動開啟設備電源，對應實驗臺自動開啟照明及設備電源，在實驗結束后或者無人情況下實驗臺自動關機。
登陸方式：實驗臺自動檢索設備運行狀態后，學生在通過人臉識別登錄，可進入實驗操作。（可選擇刷卡登錄/掃碼登錄/帳號登錄等登錄方式）
采用UI設計：采用扁平化的UI設計風格。這樣使得UI界面變得更加干凈整齊，使用起來格外簡潔，從而帶給用戶更加良好的操作體驗。工作臺開機后，自動進入全屏化展示。在經過短暫的儀器自檢之后，學生登錄進入答題闖關界面。界面功能區域劃分合理。界面構成要求:左邊儀器狀態展示區，左下方關卡選擇框，右邊及中部設計顯示/查看積分排行榜和難度闖關排行榜。在左下方，展示了當前的時間日期。設計AI小助手，能夠根據實驗操作情況顯示信息提示，外形活潑可愛，靈活可拖動，正常默認放在右下角。
可視化管理：要求實驗臺的攝像頭在學生實驗過程中，可不定時進行圖像拍照，記錄學生在線實驗過程情況。
人員信息顯示：要求實驗平臺能顯示在線實驗學生信息，如班級，姓名、學號等；
儀器數據自動采集：系統在學生實驗過程中會獲取儀器客觀數據，自動和正確答案比較，評判出結果。
實驗題材自索：實驗題材可以根據題干，知識點，課程名稱，章節，題目類型，狀態，難度，創建時間等，進行檢索。
實驗結果在線統計：實驗過程中，老師可以在總覽頁面去實時觀察學生的答題進度，在學生交卷以后可自動生成實驗報告，老師可以統一查看這批學生的實驗結果，并評閱。
隨機組卷：隨機組卷，輸入試卷名稱，類型，所屬課程，章節等等信息。再編寫題數和分?jǐn)?shù)，即可完成隨機選題。
在線考試、自動評分：在線考試自動評分與第八點實驗結果在線統計類似。他們的差異是考試中不統計分?jǐn)?shù)，不顯示答題對錯結果。
數據自動上傳服務器：系統采用BS架構在實驗操作過程中，對頁面的操作產生的數據實時自動上傳服務器。
查看任務可切換題目：學生在實驗中可點擊查看任務，去切換題目的索引，實現跳躍答題和查看原來答題的內容。
4、平臺硬件技術參數指標：
1、實驗臺
（1）尺寸:(長*寬*高)1530mm*800mm*1370mm;
（2）結構:鋼架+鋁構結構
（3）鋼構顏色:灰白色
（4）桌面材料：25mm防靜電耐磨桌面
（5）桌面顏色：米白色
（6）照明：30W LED照明燈
7）平臺監控?cái)z像頭（選配）：
（1）像素：100萬像素
（2）分辨率/幀率：1280*720P(30幀)
（3）可視角度：120度廣角/2.8mm鏡頭
（4）夜視：支持，IR-CUT雙濾光片切換
（5）接口：USB2.0接口，支持USB3.0高速接口
（6）最佳拍攝范圍：0.02M-5M
（7）紅外補光：支持，2顆點陣850mm 90度紅外燈珠+1顆亮度傳感器
8）顯示屏
（1）尺寸：21.5英寸
（2）面板材料：2mm以上強化玻璃
（3）面板硬度：≥6H
（4）透光率：≥85%
（5）分辨率：1920*1080
（6）面板亮度：300 cd/m? (Typ.)
（7）對比度:3000:1 (Typ.) (透射)
（8）可視角度:89/89/89/89 (Typ.)(CR≥10 )
（9）最佳視角:全視角
9）人臉識別攝像頭：
（1）采用雙攝像頭
（2）活體監測：支持
（3）攝像頭像素：雙200W像素
（4）動態范圍：120dB
10）人臉識別NPU：
（1）處理器;高性能海思處理芯片
（2）支持本地離線識別，人臉（1:N）最大庫容 5000人；
（3）最快識別速度 0.2 秒;
（4）人臉識別率>99%，誤識率<1%
（5）支持身高 0.9 米~2.1 米人員的人臉識別；
（6）支持 0.3~3.2m 的識別距離，有效降低遠距離誤識率；
11）電腦配置（用戶自備）：
（1）CPU：I5
（2）內存: 8G
（3）硬盤：128G固態硬盤
（4）電源：300W靜音電源
（5）USB接口：8個
（6）RS232串口：8個
（7）以太網接口：2個
12）面板及外部接口
（1）漏電保護開關：1個、10A/220V
（2）USB接口：4個
（3）以太網接口：1個
（4）5孔插座：4個
（5）電源輸入接口：2個
（6）輔助電源：功率：75W，電源輸入：85-264V，電源輸出：12V，輸出電流：≤6A
（7）交換機：8口千兆交換機
（8）電源輸入：220VAC
2、測量儀器配置
1）數字示波器：
（1）100M帶寬，1GSa/s 采樣率；
（2）體積不大于340mm*177mm*90mm，超薄設計，厚度應不大于90mm,節省更多的桌面空間，功率不高于18Ｗ，超安靜設計；
（3）8寸高清液晶屏，分辨率不小于800*600；
（4）存儲深度（每次采集波形的記錄長度）不低于40M點；
（5）最大波形刷新率不低于75000次/秒
（6）有USB Device & Host、LAN、Pass/Fail、Trig out等接口；
（7）支持SCPI，LABVIEW協議，方便二次開發；
（8）時基精度不超過1ppm，可做6位1ppm精確度頻率計；
（9）具備不少于邊沿、視頻、脈寬、斜率、欠幅、超幅、窗口、Timeout、第N邊沿、邏輯觸發、總線觸發（I2C、SPI、RS232）等觸發類型；
（10）支持小信號測量 ，在無信號輸出的情況下，示波器本機底噪不超過0.3mV；
（11）具有不低于128M的本機閃存，可存儲不低于100組波形，供學生老師存檔分析。
2）信號發生器：
（1）采用先進的DDS技術，雙通道獨立輸出，能實現通道復制，25M最高頻率輸出，不低于125MS/s采樣率；
（2）14 bits垂直分辨率，頻率分辨率不低于1uHz，任意波長度不低于8K點；
（3）頻率特性：正弦波1uHz ~ 25MHz；方波1uHz ~ 5MH；脈沖波1uHz ~ 5MHz；鋸齒波1uHz ~ 1MHz；噪聲：25MHz（-3dB,典型值）；任意波1uHz ~ 10MHz；
（4）豐富的波形輸出：5種基本波形，內置不少于45種任意波形；
（5）豐富的調制功能：AM、FM、PM、FSK等，以及輸出線性/對數掃描和脈沖串波形；
（6）非易失存儲空間不低于64M byte；
（7）內置高精度頻率計，支持測量頻率、周期、正脈沖寬度、占空比，頻率范圍：100mHz ~ 200MHz，頻率精度不低于1ppm；
（8）矩形波抖動（RMS）不高于 1ns；
（9）4英寸（480*320）高分辨率FTF液晶顯示；
（10）支持與EDS系列示波器無縫互連；
（11）配置ultrawave 任意波形的編輯軟件，支持遠程命令控制；
（12）豐富的接口設計：USB Host & USB device、LAN（選配）、RS－232（選配），可外接調制源，10MHz基準時鐘源；
（13）支持SCPI、Labview通信，；
（14）可選配功放功能，最大輸出功率10W，增益X10，最大輸出電壓22V；
（15）支持與同品牌示波器，電源，萬用表組建Xlab無線互聯網實驗室管理；
3）可編程電源：
（1）雙通道（30V，3A）獨立輸出 + 單路輸出（6V，3A），具有三路單獨可控輸出；
（2）帶有智能型溫控風扇；
（3）支持定時輸出，定時輸出設定不少于100組；
（4）記錄儀功能：可對輸出電壓、電流、功率情況進行記錄，并以圖形顯示
（5）出色的電源調整率，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；
（6）出色的負載調整率，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；
（7）超低噪聲和紋波(20Hz～20MHz)：CV≤300 μVrms / 2 mVpp；CC≤3 mArms；
（8）高精度輸出分辨率，電壓輸出分辨率不低于1 mV；電流輸出分辨率不低于1 mA；
（9）設置精度電壓不低于0.03% + 10 mV，電流不低于0.1% + 8mA
（10）顯示不低于4英寸高分辨率TFT液晶顯示，分辨率不低于480*320；
（11）豐富的接口：USB Host & USB device、RS-232、LAN（選配）；
（12）支持SCPI通信；Labview通信；
（13）優秀的變壓器性能，整機重量大于9.8kg；
（14）用戶可自行通過USB HOST口進行系統升級；
（15）恒壓恒流智能轉換功能；
（16）支持與同品牌系列示波器、信號源、萬用表無線組網實驗室管理系統
4）臺式高精度萬用表
（1）顯示不低于3.7寸高分辨率 TFT 液晶顯示，分辨率不低于480x320；
（2）分辨率不低于4（1/2）位，最大讀數不少于50000；
（3）最快高達60rdgs/S 測量速度；
（4）真有效值交流電壓電流測量；
（5）支持標準的SCPI控制命令，可通過USB對萬用表進行遠程控制及數據的上傳；
（6）多種接口：USB Device，USB Host，RS232。
（7）基本測量功能：直流電壓，直流電流，交流電壓，交流電流，2/4線電阻，電容，二極管，通斷測量，頻率，周期，溫度（支持多種熱電偶，熱電阻）；
（8）支持條形圖，直方圖，趨勢圖，最大最小值，平均值，標準差，相對值，DB/DBm，通過失敗，記錄儀等功能。
（9）支持記錄儀功能，可長時間監測數據，并可將記錄數據導出進行分析。
（10）可選WIFI模塊，可通過手機、平板、電腦通過WIFI對萬用表進行遠程控制及數據上傳與獲取。
（11）支持與同品牌系列示波器、信號源、電源無線組網實驗室管理系統
|
