一、系統功能特點：
（1）工作頻率為2.0~2.5GHZ
2.4GHZ是國家規定的業余無線電頻段，不會對公網與專網產生電磁污染；2.4GHZ能充分體現微波信號特點；2.4GHZ配套儀表價格低，利于實驗室建設。
（2）微波與天線綜合實驗系的微波發射實驗系統及微波接收實驗系統分別設計制作在兩個獨立的實驗箱中，便于拉開距離，進行微波信號傳輸實驗及微波天線性能實驗。
※（3）為避免實驗室中多臺設備同時工作時的相互干擾，頻率設置2000～2500MHz；頻率步進0.1 MHz,該系統具有任意個獨立信道，鍵盤設定頻率LED顯示，操作設定直觀方便。
（4）微波模塊間連接采用軟電纜連接方式，既提高連接的靠性，同時也不失模塊間連接的靈活性。有利于熟悉微波系統中信號的流程，同時也便于對單個模塊輸入、輸出信號進行測試。
（5）實驗箱中各微波模塊采用透明防靜電蓋板，便于學生觀看微波模塊內部結構，增強對微波模塊的感性認識。
※（6）自帶140MHZ中頻信號源，微波掃頻信號源，僅需配置微波頻譜儀，就能完成全部實驗。
（7）配有彩色電視攝像頭和監視器，可實現現場視頻圖像和音頻微波傳輸。
（8）每件重量：大約15公斤
（9）尺寸：44*30*14cm
二、技術參數：
1、該微波實驗系統由微波發送分系統和微波接收分系統兩部分組成，方別設計置于兩個獨立的實驗箱中，便于拉開距離進行通信傳輸實驗。
2、微波發送分系統由中頻調制器、中頻振蕩器、微波鎖相振蕩器、微波上變頻器、微波前置放大器、微波發送濾波器、微波功率放大器及微波發射天線等組成，構成較為完整的微波發射機。并配有小型攝像頭、數據復接及解復器、電話接口等，能實現模擬圖像、高速數據及電話信號的微波發送。

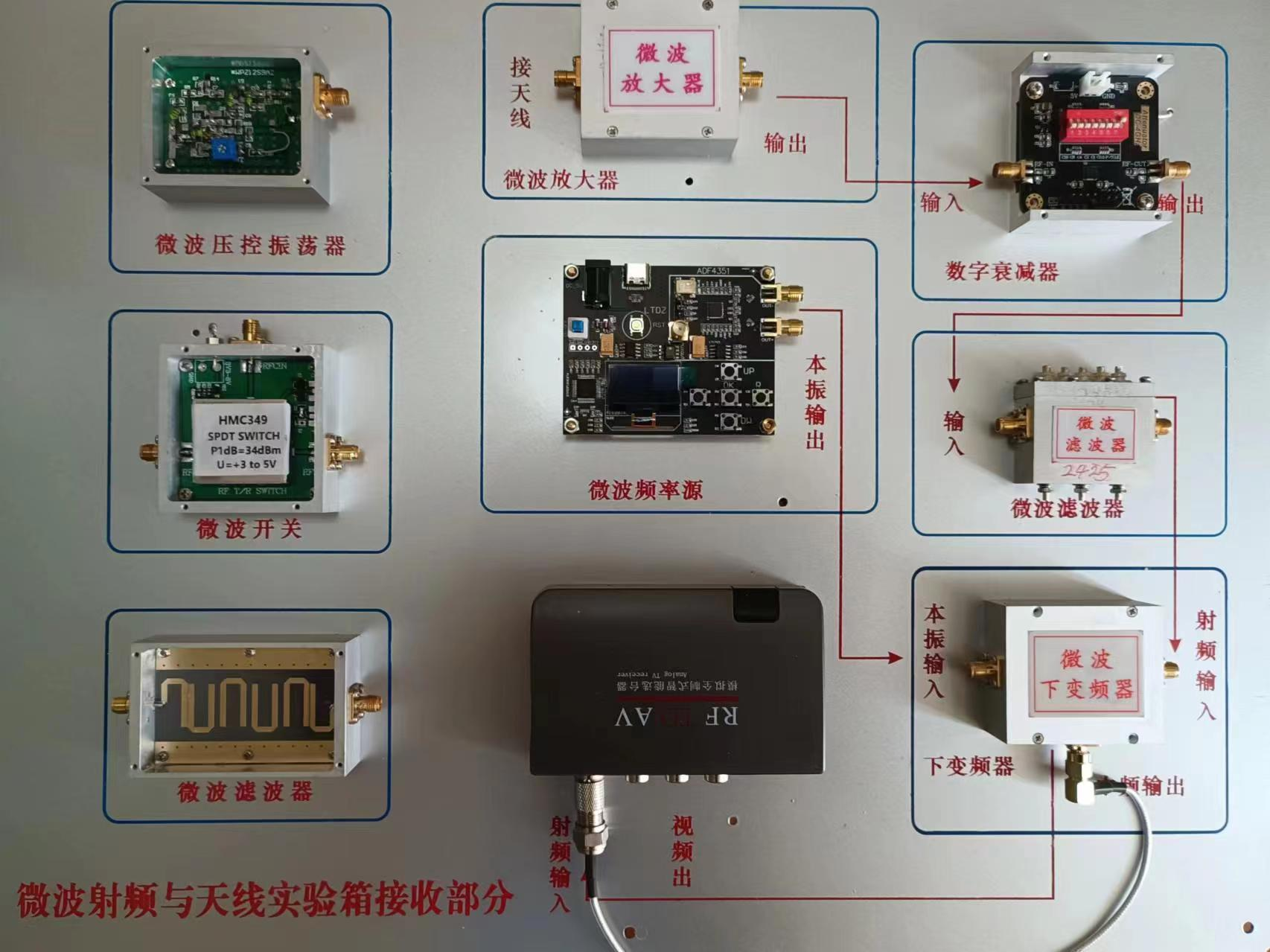

3、微波接收分系統由接收天線、接收濾波器、微波低噪聲放大器、微波下變頻器、微波壓控振蕩器、中頻濾波器、中頻放大器、中頻解調器等組成，構成一個完整的微波接收機。并配有彩色液晶監視器，用于圖像接收；配有掃描振蕩器，它與微波壓控振蕩器配合，構成微波掃描振蕩器，可用于微波濾波器及微波放大器等部件的頻率響應的測量。
4、微波實驗系統可工作于八個頻道，頻道由發射機面板上的頻道開關選擇，中心頻率由數碼管顯示，多頻道能避免多臺實驗設備同時工作時相互干擾。
5、自帶中頻振蕩器、微波掃頻振蕩器、中頻調制/解調器、數據復接/解復器、電話接口、攝像頭、顯示器等，僅需配備頻譜儀便可完成各種微波部件及系統實驗。
6、標配800MHZ振蕩器及開槽線、SMA匹配負載、SMA短路負載等，能完成傳輸線原理實驗。（AZ53O-E電場單極探頭需另外購置）
7、標配全方天線及定向天線，能完成天線原理實驗。
8、能完成微波收、發系統中共l6個有源及無源模塊的獨立測試及綜合測試。
9、能完成微波收、發系統獨立測試及綜合測試。
10、能完成微波圖像、高速數據及微波電話通信的綜合實驗。
11、各微波有源、無源模塊主要性能：
（1）中頻調制器：
視頻/高速數據（2.048MB）輸入：1.00.2VPP
音頻/低速數據 （2.4KB） 輸入：1.00.2VPP
中頻輸出：140MHZ PAL-D/K 或高低速數據流 50SMA
（2）中頻數據解調器：
中頻輸入：140MHZ 高/低速數據流 50SMA
高速數據輸出：2.048MB 1.00.2VPP
低速數據輸出：2.4KB 1.00.2VPP

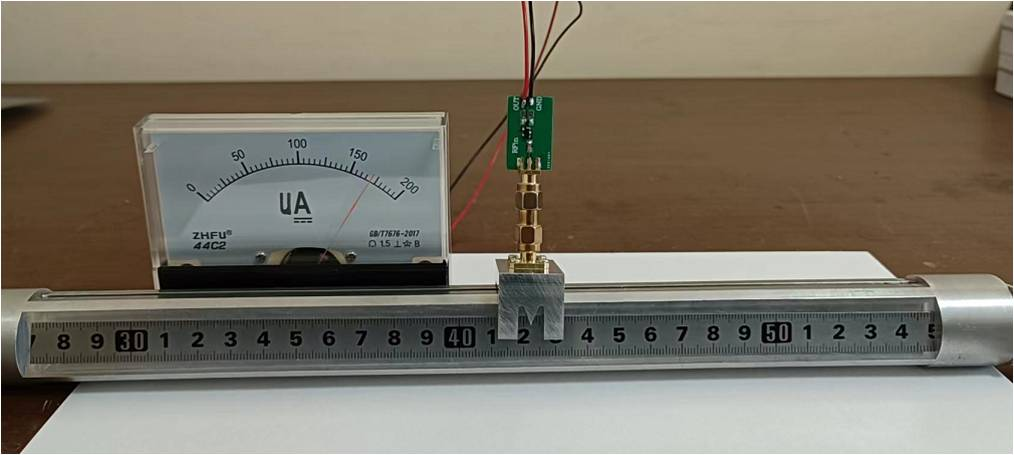

用微安表測量同軸線波長

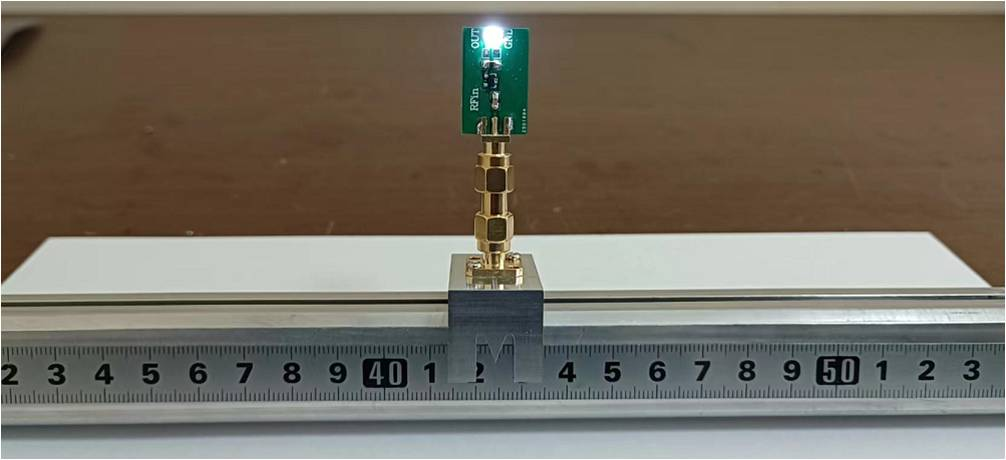

用LED測量同軸線波長
|
序號
|
項目
|
參數技術指標
|
|
1
|
微波壓控振蕩器
|
2300－2450MHz
|
|
2
|
定向耦合器
|
F＝2000±50MHz,⊿f＞800MHz,C=10,D≥10dB
|
|
3
|
匹配負載
|
50匹配負載,50－100，50－100j80
|
|
4
|
微波鎖相振蕩器
|
2250－2500MHz，可選
|
|
5
|
數字可變衰減器
|
750－4000MHz，IL＝0.5～31.5dB
|
|
6
|
中頻調制器
|
殘留邊帶幅制，頻率136.75MHz,電平可調
|
|
7
|
上下變頻器
|
2000－3000MHz，IF=40－500MHz，L≤12dB
|
|
8
|
失配負載
|
開路，短路，200歐姆
|
|
9
|
微波低噪聲放大器
|
F＝2000－3000MHz,G≥28，NF≤2
|
|
10
|
微波鏡像抑制濾波器
|
S波段 帶寬150MHz IL≤2dB
|
|
11
|
微帶濾波器
|
F=2600±50MHz，⊿f＝30MHz，IL≤2dB
|
|
12
|
功率分配器
|
F=2000－3000MHz，⊿f＝1000－3000MHz
|
|
13
|
微帶測量線
|
⊿L≥170mm,VSWR≤1.05
|
|
14
|
分支耦合器
|
F＝2050±50MHz,⊿f≥300MHz,D≥12dB
|
|
15
|
微波開關
|
低插入損耗：0.9dB至2GHz，57dB高隔離
|
|
16
|
數字可變衰減器
|
0到31.5DB 步進0.5dB
|
|
17
|
微帶天線※
|
F＝2400±100MHz,⊿f＝2000MHz,G≥10dB
|
三、實驗項目：
實驗 1 微波常用儀器與接口器件的使用
實驗 2 矢量網絡分析儀、頻譜分析儀應用實驗
實驗 3 微波上變頻器的測試實驗
實驗 4 微波下變頻器的測試實驗
實驗 5 微波鎖相振蕩器的測試實驗
實驗 6 微波壓控振蕩器實驗
實驗 7微波開關實驗
實驗 8微波檢波器及LED輸出功率顯示實驗
實驗 9 微波數字可變衰減器實驗
實驗 10 微波功率放大器實驗
實驗 11 微波低噪聲放大器實驗
實驗 12 微波射頻發送系統電路組成及介紹
實驗 13 微波射頻接收系統電路組成及介紹
實驗 14 微波射頻接頭及轉接器實驗
實驗 15 圖像中頻調制器、解調器實驗
實驗 16 微波電視信號發送系統和接收系統實驗
實驗 17 微波傳輸線參數的測量與計算
實驗 18 終端開路短路微帶線反射系數及駐波比測量
實驗 19 終端匹配
|
