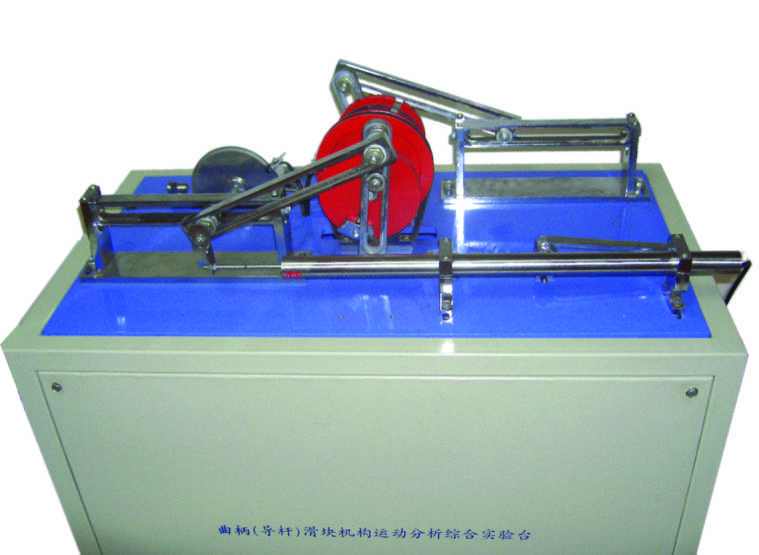

一、技術參數:
1.直流電機功率:125W;
2.調速范圍:0~200 rpm;
3.直線位移傳感器(WYDC-200L):L=200mm;
4.光柵角位移傳感器(MOC70T3):1000脈沖/轉;
5.曲柄長度可調范圍:20~60mm;
6.導桿長度可調范圍:50~150mm;
7.連桿長度可調范圍:50~220mm;
8.滑塊偏心距:0~10mm;
9.可拼裝機構類型:2種;
10.外形尺寸:820×472×1000 mm;
11.重量:75kg。
二、性能特點:
1.可進行曲柄滑塊機構及牛頭刨床機構的簡單拼裝;并對曲柄及滑塊進行運動檢測與仿真;
2.所有桿構件長度及滑塊偏心距均可進行無級調節;
3.實驗機構配置對稱機構,可測試分析對稱機構和不對稱機構的平衡性能。
4.檢測系統集數據采集與電機調節控制于一體;
5.測試系統采用先進的AVR系列單片機系統,以串口通訊,測試數據精度高、速度快、穩定;
6.驅動直流電機可進行無級調速,以滿足實驗機構的不同運動要求;
7.測試分析軟件設置有實驗教學界面,方便學生自己動手進行實驗,適應應開放性實驗教學的需要。
8.該系統上層軟件對用戶開放源代碼,便于用戶對軟件進行第二次開發;
9.實驗臺平臺以槽鋼為主要結構,實驗機構和傳動部分均在平臺上進行裝配。
三、實驗內容:
1.曲柄滑塊機構、曲柄導桿滑塊機構的虛擬設計及實物機構拼裝;
2.曲柄的運動檢測,滑塊運動仿真及實測對比分析;
3.前級帶傳動的彈性滑動對曲柄(導桿)滑塊機構速度波動的影響
4.機架振動檢測及對稱和非對稱機構平衡實驗;
5.連桿上點的運動軌跡虛擬分析。
四、基本配置:
1.結構為柜式實驗臺機架;
2.直流電動機及帶傳動裝置;
3.由曲柄、導桿、連桿和滑塊組成的實驗機構及其對稱機構;
4.直線位移傳感器一個:WYDC-200L;
5.光柵角位移傳感器(MOC70T3):1000脈沖/轉;
6.數據采集系統一套;配套教學軟件一套;
7.隨機工具一套;
|
