KH-L1樓宇空調監控系統實驗實訓裝置全部器件均采用實物，整個實訓裝置主要由DDC數字控制器、LON卡、溫度控制器、傳感器、濕度傳感器、防凍開關、壓差開關、冷/水閥、電表系列、電磁閥、變壓器、風閥驅動器系統等組成。系統組成由LONMaker開發軟件，研華組態軟件等。空調系統控制編程訓練而設計，各模擬量輸入信號（如溫度、壓力）均采用液晶數字表顯示，并可根據需要用電位 器調節信號大小。同時模塊設計有可采用手動或自動 控制的模擬空調風機，冷水閥的開度信號也采用電度開度表顯示。能進行各種空調系統控制操作的演示、DDC控制器的操作與編程、新風機控制、溫、溫度傳感器的安裝與連接、水閥門驅動器的安裝與連接、風門驅動器的安裝與連接、壓差傳感器的安裝與連接、防凍開關的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
一、樓宇空調監控系統實驗實訓裝置主要原理及包括功能：
1、空調系統包括空氣處理設備、空氣輸送設備、空氣分布裝置、冷源和熱源、自動控制裝置。
2、檢測功能：監視風機電機的運行/ 停止?fàn)顟B(tài)；監測風機出口空氣溫、濕度參數；監測新風機過濾器兩側壓差；監視新風閥的開/ 關狀態。
3、控制功能：控制風機的動/ 停；控制空氣—熱水換熱器水側調節閥使風機出口溫度達到設定值；控制干蒸汽加濕器閥門，使冬季風機出口空氣溫度達到設定值。
4、護功能(對寒冷地區而言) ；冬季當某種原因造成熱水溫度降低或熱水停止供應時應關閉風機，并關閉新風閥門，以防機組內溫度過低凍裂空氣—水換熱器；當熱水恢復正常供熱時應能啟動風機打開新風閥恢復機組正常工作。
5、集中管理功能；智能大樓機組附近的DDC 控制裝置通過現場總線與相應的中央管理機相連，于是可以顯示各機組啟/ 停狀態，送風溫、濕度、各閥門狀態值；發出任一機組的啟/ �？刂菩盘�(hào)，修改送風參數設定值；任一新風機組工作出現異常時發出報警信號。
二、技術指標：
1、工作電壓：?jiǎn)蜗嗳�220V±5% 50Hz
2、整機容量：＜300W
3、外型尺寸：150×70×180cm3
4、安全保護：具有漏電自動保護裝置
5、故障設置：具有故障設置系統
6、可擴展，可兼容，LON總線通訊方式
7、輸出，8點、IO/DO 輸入，11點AI/DI
8、信號方式；干觸點/0-20MA/0-10A/發10K
三、實訓項目：

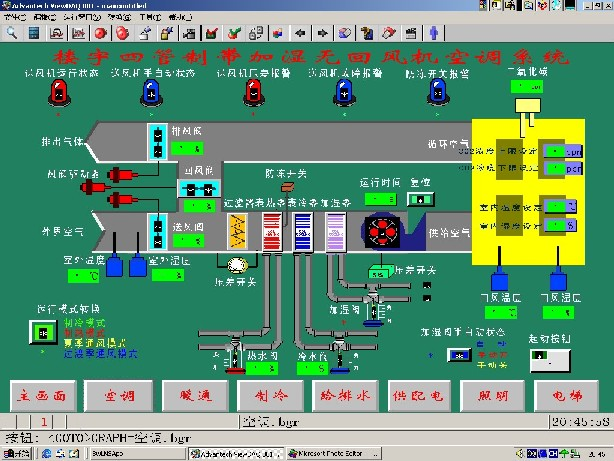

1、樓宇四管制帶加濕無回風機空調系統的實訓：
(1)送風機的運行監控
(2)送風機的壓差監視與作用
(3)送風的故障監視
(4)新風溫的監控與新風閥的關系變化
(5)室風濕變與室內濕度的送系變化與調節
(6)冷熱水閥與溫濕度的監控與調節
2、樓宇二管制帶加濕帶回風機空調系統的實訓：
(1)監視送風機機的工作狀態，確定是處于＂運行＂或是＂停止＂；過濾網的監測：用微差開關即可監視新風過濾器兩則的壓差，以了解過濾器是否要求清洗﹑更換。
(2)送風溫度監控：由送風通道的溫度傳感器實測送風溫度，通過調節冷水閥開度， 使送風溫度控制在設定的范圍內，從而使室內的溫度保持相對恒定。
(3)送風濕度、回風溫濕度監視：實時監視送風濕度和回風溫濕度信號的變化。
(4)分析空調機系統中各類輸入輸出點的信號類型，完成空調系統實訓模塊 I/O 信號與直接數字控制器的硬件連接，并繪制出硬件連接圖。
(5)打開實訓裝置電源，開啟裝置中的計算機，啟動 DDC 編程軟件。
(6)根據監控原理，并按照硬件連接圖，使用編程軟件完成空調機監控程序的編寫。
(7)檢查軟件中硬件點分配是否與實際硬件連接圖一致？不一致，請?jiān)谲浖行薷狞c(diǎn)的分配。
(8)將已仿真成功的空調機監控程序下載到直接數字控制器。
(9)用萬用表等測試各類信號的硬件是否正確？
(10)確定風機狀態，如風機處于“運行”狀態，調節送風溫度電位器，改變送風溫度
(11)模擬傳感器輸入信號，觀察并記錄冷水閥的開度變化情況。
(12)確定風機狀態，如風機處于“停止”狀態，調節送風溫度電位器，改變送風溫度
(13)模擬傳感器輸入信號，觀察并記錄冷水閥的開度變化情況。
(14)將過濾網壓差模擬開關撥向“故障”，觀察并記錄冷水閥的開度變化。
(15)調節送風和回風濕度電位器，改變送風和回風濕度模擬傳感器輸出信號，觀察 DDC
(16)實測送風和回風濕度信號的變化情況。
3、空調監控系統實訓三（樓宇帶加濕新風空調系統實訓）：
(1)送風溫度監控：由送風通道的溫度傳感器實測送風溫度，通過調節冷水閥開度， 使送風溫度控制在設定的范圍內，從而使室內的溫度保持相對恒定。
(2)送風濕度、實時監視送風濕度濕度信號的變化。分析空調機系統中各類輸入輸出點的信號類型，完成空調系統實訓模塊 I/O 信號與控制器的聯接。
(3)直接數字控制器的硬件連接，并繪制出硬件連接圖。
(4)防凍開關的應用與監視。
(5)新風閥的調節，加小濕閥的調節與變化。
(6)系統的手自動監控與故障監控。
4、空調監控系統實訓四（樓宇無加濕新風空調系統實訓）：
(1)送風機的運行監控
(2)送風機的壓差監控與作用
(3)送風的故障與監視
(4)防凍開關的作用與監視
(5)送風的溫度調節與監控
(6)冷熱水閥的控制與溫度間的變化。
(7)新風閥與送風溫度的調節關系與監控。
四、樓宇空調監控系統實驗實訓裝置配置清單：
|
序號
|
組成
|
數量
|
|
1
|
直接數字控制器
|
1套
|
|
2
|
LONMaker3.1軟件
|
1套
|
|
3
|
Lon卡
|
1套
|
|
4
|
組態軟件
|
1套
|
|
5
|
溫度控制器
|
1套
|
|
6
|
溫度傳感器
|
1套
|
|
7
|
電動驅動器
|
1套
|
|
8
|
青銅水閥
|
1套
|
|
9
|
變壓器
|
1
|
|
10
|
電動閥
|
1
|
|
11
|
風閥驅動器
|
1
|
|
12
|
壓差開關
|
1
|
|
13
|
防凍開關
|
1
|
|
14
|
電源
|
1
|
|
15
|
模擬風機
|
2
|
|
16
|
開度閥
|
3
|
|
17
|
開度閥
|
3
|
|
18
|
電位器
|
4
|
|
19
|
旋鈕
|
4
|
|
20
|
按鈕開關
|
8
|
|
21
|
電腦
|
1
|
|
22
|
總開關
|
1
|
|
23
|
鎖開關
|
1
|
|
24
|
故障開關
|
1套
|
|
25
|
實訓桌和實訓屏架
|
1套
|
|
26
|
電腦桌
|
1臺
|
