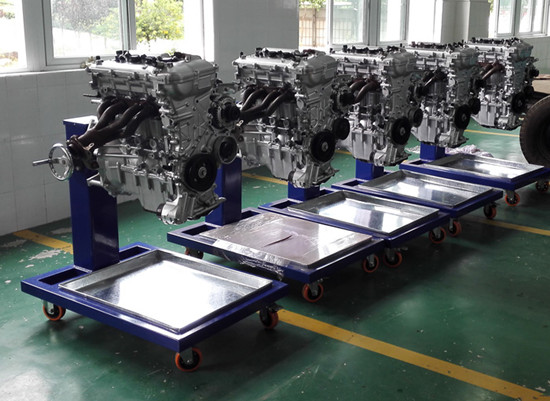

萬能型汽車發動機拆裝翻轉架由減速機（50#減速機，減速比例為1：60）、翻轉臺架、接油盤、移動腳輪等組成。適用于職業院校以及培訓機構對于發動機的維修與拆裝，通過拆裝了解發動機的內部構造、原理、及基本拆裝工藝。
一、技術參數：
1、發動機翻轉架可以根據客戶需求可選直列4缸、直6、V6、V8等機型（大眾、尼桑、豐田、通用），適用于各種轎車、小四輪、越野車、495柴油機、發動機總成的維修與拆裝。
2、配備可移動發動機翻轉架，可以手工轉動，表面采用優質金屬油漆噴涂，適應各種環境下的發動機維修、保養、教學實訓。
3、全身鋼結構，結實耐用。帶抓盤，大小可以調節，方便各種車型。
4、發動機附翻轉架,由減速機控制，翻轉輕松、方便、安全；360度內可任意停放，方便發動機拆裝實訓。
5、可以檢查發動機機體附件齊全，缸體及缸蓋無碰撞、裂痕。發動機翻轉架、可以發動機經清洗處理，內外清理積垢，發動機表面做清潔處理；
6、底部配4個萬向輪，方便移動，萬向輪有鎖死功能，鎖死后不能移動，方便對發動機進行操作。
7、翻轉架可承載500斤重量
二、制作工藝：
1、支架：鋼結構經噴烤漆工藝制作而成；
2、移動腳輪中有2個為定輪2個為萬向輪（帶鎖定裝置），方便移動和穩妥固定。
3、工業造型，結構合理，美觀大方，堅固耐用；
4、產品尺寸：950mm×650mm×850mm（長×寬×高）
5、立柱選用150*150方鋼4個厚制作，底盤選用50*50*2.2方鋼制作，腳輪選用4寸帶剎車。
三、萬能型汽車發動機拆裝翻轉架功能特點：
1、把發動機固定在翻轉架上，可軸向360度翻轉并可在任意角度鎖定，確保翻轉輕松，自鎖穩固，操作空間大，方便拆裝；學員可在拆裝臺架上進行發動機拆裝和修理的實操，充分滿足發動機解體、裝復、調試、檢驗全過程的要求。
2、大面積接油盤，做到工具、廢油、零部件不落地，培養良好的工作習慣；
3、翻轉架采用高強度國標鋼結構，并采用框架式結構，雙軸承支承，確保有足夠的承重能力，確保拆裝時的安全需要。
4、移動腳輪中有2個為定輪2個為萬向輪（帶鎖定裝置），方便移動和穩妥固定。
5、工業造型，結構合理，美觀大方，堅固耐用
6、發動機總成與翻轉架通過螺栓連接，牢固，可靠；
7、臺架裝有萬向輪，便于移動，性能可靠，并且有設計合理，美觀，實用等特點；
8、拆裝發動機可做軸向任何移動翻轉和靜止；
9、大面積接油盆可做到工具、零件、機油不落地。
