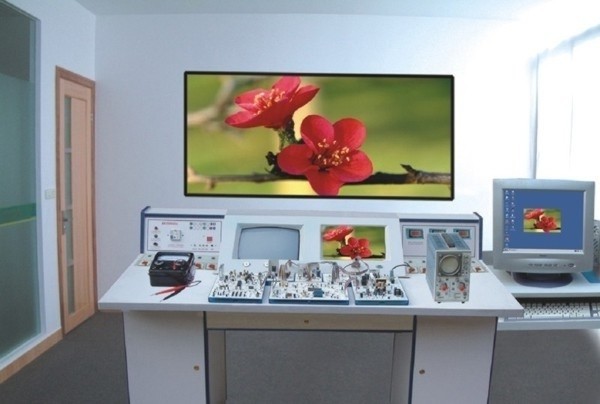

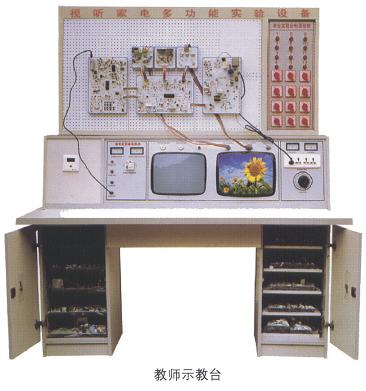

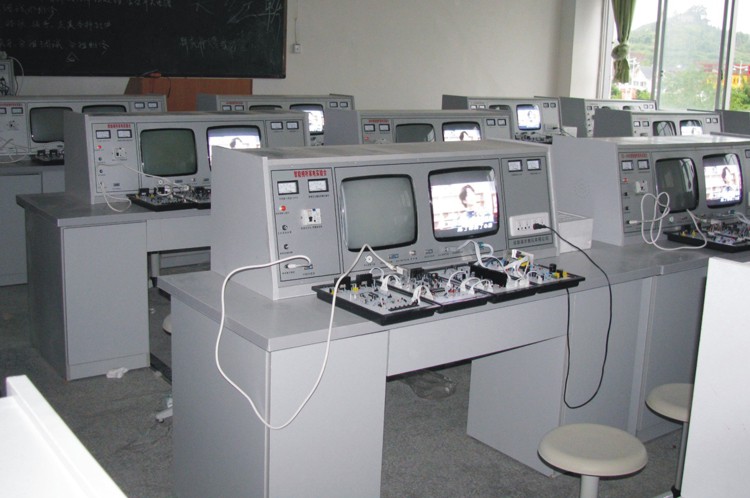

KH-99C家用電器實驗室設備（七合一家電實驗裝置）吸收國內外先進教學儀器的優點，充分考慮實驗室現狀與發展，從性能和結構上進行了改進和創新，采用積木式結構，布局合理，使用方便，每個單元都可進行故障實驗、測試、研究、分析，并且教師可自編自導實驗，提高實驗效果及學生動手能力。
一、技術參數：
1、工作電源：AC220V±10%50Hz
2、外形尺寸：110高×80寬×160長cm
3、整機功率：＜0.5KVA
4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。
二、家用電器實驗室設備（七合一家電實驗裝置）功能：
彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。
1、彩色信號發生器：彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。
2、TA東芝二片彩色電視機：具有綠色字符顯示自動選臺，自動存臺，全自動遙控接收，PAL制等功能。電腦集成M50436，中段TA7680，解碼TA7698，伴音AN5655，場掃描AN5512，波段轉換LA7910。
3、收音機具有調頻調幅功能，集成采用XC1191，功效采用LA4440，LA4440具有過壓過流過熱保護。
4、DVD機：DVD機兼容DVCD、SVCD、MP3、VCD等功能。
5、UPC黑白電視機：中級UPC1366，伴音UPC1353，場掃描UPC1031。
6、數碼卡拉OK具有混響高低音，左右聲道調節功能，混響采用BA5096。
7、錄音機具有錄放功能，中放采用LA3220、功放采用LA4440。
三、家用電器實驗室設備（七合一家電實驗裝置）主要配置：
1、交流輸入電表1只，交流電源經隔離變壓輸出電壓表1只，行電壓指示表1只，行電流表1只。
2、漏電開關1只，電源輸入輸出保險各1只，四連插板1只，安全隔離變壓器1只，電壓調節開關1只。
3、彩色信號發生即信號源1臺。
4、14寸黑白顯示器1臺，14寸彩色顯示器1臺，內置彩色黑白高壓包各1只，內置3W楊聲器3只。
5、黑白、彩電：收錄音與實驗臺連接插座共6只。
6、上海精益FM-500型指針萬用表1臺。
7、鋁塑板34cm×117cm 1塊。
四、家用電器實驗室設備（七合一家電實驗裝置）實驗項目：
1、數碼卡接OK、立體聲功放。
2、全自動遙控彩色電視機（東芝二片）
3、調頻調幅收音機
4、錄音機
5、彩色信號發生器
6、DVD機（杜比AC-3解碼）
7、UPC黑白電視機
五、全透明單元板配置：
1、1號板：收錄機
1.1交流偏振蕩電路單元
1.2調頻調幅收音機電路單元
1.3錄音放音音頻放大電路單元
1.4錄音機機芯電路單元
2、2號板：黑白電視機
2.1電源變壓器電路單元
2.2整流濾渡電路單元
2.3黑白穩壓電源電路單元
2.4立體聲功率放大電路單元
3、3號板：黑白電視機
3.1場輸出電路單元
3.2行輸出電路單元
3.3同步分離行振蕩電路單元
3.4視頻放大電路單元
4、4號板：黑白電視機
4.1UPC黑白伴音功放電路單元
4.2UPC黑白中放電路單元
6、DVD機一臺
7、數碼卡拉OK電路單元
8、彩色電視機行輸出一塊電路單元
9、彩色電視機場輸出一塊電路單元
10、彩色電視機視放一塊電路單元
11、彩色電視機高頻頭中放遙控電路單元
12、彩色電視機解碼亮度放大電路一塊單元
13、彩色電視機開關電源電路一塊單元
六、東芝二片彩色電視機實驗內容：
（一）遙控、中頻放大，伴音中放電路單元實驗內容 20號電路單元：
1.無圖無聲實驗：K28是IF輸入開關，斷開無信號輸入中放、滿屏雪花，閉合正常。
2.雪花干擾圖像實驗：K29是中放前置放大供電電源12V開關、斷開雪花干擾圖像，閉合正常。
3.無伴音或伴音不正常實驗：K30是伴音中頻信號輸出開關，斷開無伴音或，閉合正常。
4.伴音不正常實驗：K18是伴音中頻信號輸出開關，接通伴音對地伴音不正常，斷開正常。
5.無圖像有聲音實驗：K17是視頻輸出開關，斷開無視頻信號輸出，即無圖像。
6.遙控失靈實驗：K27是遙控接收信號輸入開關，斷開遙控失靈。閉合正常。
7.無字符實驗：K12是字符振蕩輸出開關，斷開無字符顯示，閉合正常。
8.無字符實驗：K13是字符振蕩輸出開關，斷開無字符顯示，閉合正常。
9.自動搜臺不正常實驗：K14是AFT電壓斷開自動搜臺不正常，閉合正常。
10.字符對比度不足實驗：K15是字符B信號輸出，斷開字符對比度不足，閉合正常。
11.U波段無圖無聲實驗：K11是頻段編碼信號輸出，斷開頻段U波段不工作，閉合正常。
12.UV波段無圖無聲實驗：K10是頻段編碼信號輸出，斷開頻段U、V波段不工作，閉合正常。
13.音量失控實驗：K8是音量控制信號輸出，斷開音量失控，閉合正常。
14.無亮度實驗：K9是亮度控制信號輸出、斷開無亮度，閉合正常。
15.色度失控實驗：K16是色度控制信號輸出、斷開有彩色但色度失控，閉合正常。
16.音量大無法控制實驗：K1是音量開關，斷開音量最大，閉合正常。
17.色度失控實驗：K2是色度開關色度最大，色度失控閉合正常。
18.高度失控實驗：K3是亮度開關，斷開亮度最大，閉合正常。
19.按鍵失控實驗：K4是鍵掃描輸出，斷開所對應的按鍵失控，接通正常。
20.按鍵失控實驗：K5是鍵掃描輸出，斷開所對應的按鍵失控，接通正常。
21.按鍵失控實驗：K5是鍵掃描輸出，斷開所對應的按鍵失控，接通正常。
22.按鍵失控實驗：K7是鍵掃描輸出，斷開所對應的按鍵失控，接通正常。
23.AGC電路實驗：W1是AGC控制，AGC不對圖像不清或無圖像。
24.字符水平位置實驗：W2是字符水平位置，調動W2字符可左右移動。
25.電臺調諧實驗：W3是電壓調諧電位器，用來調諧電臺信號。
（二）彩色解碼、Y放大幀振蕩、行振蕩電路單元21號：
26.白光柵無圖像實驗：K1是視頻輸入，斷開白光柵無圖像，閉合正常。
27.無光柵實驗：K2是行振蕩信號輸出，斷開無光柵行不正作，閉合正常。
28.無光柵實驗：K3是行推動輸出端，斷開無光柵，閉合正常。
29.水平亮線實驗：K4是場振蕩開關，斷開水平亮線，閉合正常。
30.回掃線實驗：K5幀消隱開關，斷開屏幕出現回掃線，閉合正常。
31.UV分量實驗：K7PAL/NTSC制式開關及延遲信號輸入斷開失去分量，閉合正常。
32.U分量實驗：K8是U分量輸入，斷開失去U分量，閉合正常。
33.無彩色實驗：K9是矩陳開關，斷開無彩色，閉合正常。
34.色度失控實驗：K10是色度控制，斷開色度失控，閉合正常。
35.無光柵實驗：K11是亮度控制端，斷開無亮度即無光柵，閉合正常。
36.無彩色實驗：K12是APC濾波端，斷開無彩色，閉合正常。
37.對比度實驗：R256電位器是對比度電位器，調整圖像的對比度。
38.亮度實驗：R255是副亮度電位器，調節圖像的亮度。
39.行同步實驗：R451是行頻電位器，調節行同步。
40.場同步實驗：R351是幀電位器，調節場同步。
41.色相位電路實驗：R522是色相位電位器，調節色度信號的相位。
（三）彩色光耦開關電源電路單元8號板：
42.無伴音實驗：K1伴音16V供電開關，斷開無伴音，閉合正常。
43.正機不工作實驗：K25V穩壓供電12V開關，斷開正機不工作，閉合正常。
44.水平亮線實驗：K3遙控開機關機信號開關，斷開水平亮線，閉合正常。
45.圖象扭曲實驗：507、400V濾波電容，焊開圖象扭曲，閉合正常。
（四）末級視放電路單元18號：
46.紅色信號丟失實驗：K1是R信號開關斷開紅色信號丟失，閉合正常。
47.綠色信號丟失實驗：K2是G信號開關斷開綠色信號丟失，閉合正常。
48.蘭色信號丟實驗：K3是B信號開關斷開度蘭色信號丟失，閉合正常。
49.無綠色字符顯示實驗：K4是綠色字符開關，斷開，無綠色字符顯示，閉合正常。
50.亮平衡、暗平衡、三基色實驗：電位器W1到W5是亮平衡、暗平衡、三基色調整電位器。
（五）幀輸出電路單元：
51.場下線性壓縮實驗：K1斷開場下線性壓縮，閉合正常。
52.水平亮線實驗：K2斷開水平亮線，閉合正常。
53.場幅壓縮實驗：K3斷開場幅壓縮，閉合正常。
54.對場幅實驗：R302是場幅電位器，對場幅進行調整。
55.場線性實驗：R312是場線性調節電位器。
（六）行輸出電路單元：
56.無光柵實驗：K1是行推動信號，斷開無光柵行不工作，閉合工作。
57.M1至M5是主要測試點。
（七）黑白電視機故障的演示：
1、2號板電源電路單元：
58.圖像S形扭曲實驗：K1是全波整波開關，斷開只是半波整流，閉合正常。
59.圖像扭曲實驗：K2是整流濾波電容，斷開圖像扭曲，閉合正常。
60.整機不工作實驗：K3是12V電源輸出，斷開整機不工作，閉合正常。
61.b級對地電阻實驗：K4是調整管b級對地電阻，閉合斷開無明顯反應供分析。
62.穩壓電源12V實驗：W1是穩壓電源調整，是調節穩壓電源12V的高低。
2、3號板，黑白電視機末級視級，行、場掃描電路單元：
63.垂直亮線實驗：行輸出電路K1是行偏轉輸出，斷開垂直亮線，閉合正常。
64.無光柵實驗：行輸出電路K2是行推動供電、斷開無光柵，閉合正常。
65.光柵縮小實驗：行輸出電路K3是行逆程開關，斷開光柵縮小，閉合正常。
66.場同步實驗：場輸出電路單元RP402是場頻電位器，可調節場同步。
67.場線性實驗：場輸出電路單元RP404是場線性電位器，調節場面性線性。
68.場幅度實驗：場輸出電路單元RP403是場幅電位器，可調節場幅度。
69.回掃線實驗：場輸出電路場消隱斷開，屏幕出現回掃線。
70.水平亮線實驗：幀輸出偏轉斷開，水平亮線，閉合正常。
71.白光柵實驗：視放K1、K2斷開出現白光柵，閉合正常。
72.對比度失控實驗：視放K4斷開對比度失控，閉合正常。
73.行場不同步實驗：同步分離K1斷開行場不同步，閉合正常。
74.行不同步實驗：行振蕩電路K2斷開行不同步，閉合正常。
75.行同步實驗：7L1是行電位器，可調節行同步。增長合正常
76.無光有聲實驗：斷開7R15行不工作，無光有聲。增長合正常
3、UPC中放伴音，4號板電路單元：
77.無圖、無聲、有光實驗撥去高頻頭桿座、無圖、無聲：、有光。
78.AGC實驗：R216是AGC電位器。
79.圖像橫向干擾實驗：K2斷開圖像橫向干擾。
80.無聲音實驗：K3斷開無伴音，即無聲音，閉合正常
81.音量大小實驗：音量電位器是調節音量大小。
82.音質實驗：L302是伴音鑒頻中周，調節音質。
83.無聲實驗：撥掉喇叭線，無聲，插上正常。
4、TA黑白電視機中放伴音電路單元：中放電路單元
84.無圖、無聲實驗：K1高放是AGC開關斷無圖、無聲，閉合正常。
85.無圖像實驗：K3斷開無圖像，雪花正常，閉合正常。
86.白光柵有回掃線實驗：K4斷開無視頻信號輸出，白光柵有回掃線，閉合正常。
87.伴音電路單元
88.無聲音實驗：K1斷開無聲音，閉合正常。
89.無聲音實驗：K4斷開無聲音，閉合正常。
90.無聲音實驗：K3斷開無聲音，閉合正常，
實驗伴音功放電路單元：
91.無聲音實驗：K1斷開無聲音，閉合正常。
92.聲音失真實驗：K3斷開聲音失真，閉合正常。
93.無聲音實驗：K4斷開無聲音，閉合正常。
94.聲音輕實驗：K5斷開聲音輕，閉合正常。
（八）錄音機收音機電路故障演示：
1、收音機電路單元：
95.無聲實驗：收音機開關斷開，無收音，閉合正常。
96.無聲音實驗：K5斷開無聲音，閉合正常。
97.無聲音實驗：K55斷開無聲音，閉合正常。
98.聲音小實驗：K2斷開聲音小，閉合正常。
2、錄音機電路單元：
99.無聲實驗：撥掉LA322D，錄音機無聲，捍上正常。
100.揚聲器無聲實驗：大撥動開關向上是錄音狀態，此時揚聲器無聲。
101.揚聲器有聲實驗：大撥動開關向下是播放狀態，此時揚聲器有聲。
102.揚聲器無聲音實驗：電源無12V供電，揚聲器無聲音。
103.聲音快實驗：聲音快慢可以調節馬達的調速電位器。
|
