KH-BX11電冰箱制冷系統實訓考核裝置（直冷）
KH-BX11電冰箱制冷系統實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）等的實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。
一、裝置特點
1.實訓裝置采用真實的直冷式雙門電冰箱系統，直觀展示了直冷式雙門電冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構，并配有真空壓力表、溫度表等，便于教學演示講解及學生對課本知識的理解掌握。
2.整套電冰箱系統真實完整,結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式電冰箱實訓的要求。
3.系統采用真實的制冷機組，滿足實訓教學要求。
4.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
二、技術參數
1.輸入電源：?jiǎn)蜗嗳�～220V±10% 50Hz
2.裝置容量：＜0.4kVA
3.外形尺寸：1100mm×650mm×1700mm
4.制冷劑類型：R600a
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置的基本裝備
1.實訓柜：采用鐵質雙層亞光密紋噴塑結構。
2.直冷式電冰箱1臺。
3.交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。
4.交流電流表1只：測量范圍0～1A,精度1.5級,用于觀測系統啟動電流及正常工作電流。
5.智能溫度儀5只：采用PT100傳感器，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度。
6.真空壓力表3只：測量范圍為-0.1～0.9MPa,可顯示系統低壓側、高壓側及冷凝后的壓力。
7.故障模擬設置系統1套：通過閥門的調節或開關切斷電路來設置制冷系統的故障。
8.直冷式電冰箱制冷系統流程圖1套：印有制冷系統流程圖，并設有相應的測量?jī)x表。
9.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
四、實訓項目
初級技工基本技能實訓
1.專用工具的操作
2.制冷系統試壓及檢漏
3.制冷系統抽真空及充注制冷劑
中級技能實訓（設計、安裝、調試及檢修）
4.直冷式電冰箱系統調試
5.直冷電冰箱故障模擬設置
6.直冷式電冰箱維修及故障分析

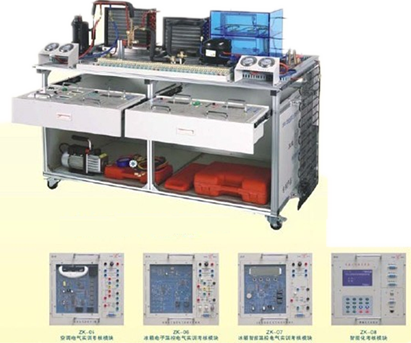

KH-ZL62現代制冷與空調系統技能實訓裝置
一、技術指標
1. 輸入電源：?jiǎn)蜗嗳�～220V±10% 50Hz
2. 工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3. 空調系統壓縮機：輸入功率 585W；冰箱系統壓縮機：輸入功率 65W
4. 制冷劑類型：空調系統 R22、冰箱系統R12
5. 安全保護：具有漏電壓、漏電流保護，安全符合國家標準
二、系統配置要求
1、基本配置要求
|
序號
|
名 稱
|
主要部件、器件及規格
|
數量
|
備注
|
|
1
|
實訓平臺
|
鋁型材實訓平臺臺，長×寬×高不小于1500mm×800mm×1400mm
|
1臺
|
|
|
2
|
空調系統模塊
|
包含旋轉式壓縮機、室內熱交換器、室外熱交換器、四通換向閥、節流裝置、視液鏡、空調閥等
|
1套
|
|
|
3
|
冰箱系統模塊
|
包含活塞式壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、干燥過濾器等
|
1套
|
|
|
4
|
電源及儀表模塊
|
AC220V電源，交流電壓表0～250V、交流電流表0～5A
|
1套
|
|
|
5
|
空調電氣實訓考核模塊
|
空調通用控制模塊，具有制冷、制熱、通風、除濕控制功能；板面分為電路原理測試部分、強電接口部分和智能考核接口。
|
1套
|
|
|
6
|
冰箱電子溫控電氣實訓考核模塊
|
東芝GR-204E電子溫度控制模塊，可控制直冷式雙門電冰箱；板面分為電路原理測試部分、強電接口部分和智能考核接口。
|
1套
|
|
|
7
|
冰箱智能溫控電氣實訓考核模塊
|
單片機控制、液晶顯示、雙溫控；具有速凍功能、智能控溫；板面分為電路原理測試部分、強電接口部分和智能考核接口。
|
1套
|
|
|
8
|
智能化考核模塊
|
具有智能化、網絡化的考核系統，配有240×128點陣藍底背光液晶顯示屏及PVC輕觸鍵盤。
|
1套
|
|
|
9
|
電源盒
|
提供交流14.5V電源及直流5V/1A電源
|
1套
|
|
2、 工具配置表
|
制冷專用工具
|
|
序號
|
名稱
|
數量
|
|
1
|
便攜式焊具
|
1套
|
|
2
|
旋片式真空泵
|
1套
|
|
3
|
脹管擴孔器
|
1套
|
|
4
|
偏心型擴孔器 (含倒角器、割刀)
|
1套
|
|
5
|
180度彎管器
|
1只
|
|
6
|
雙表修理閥
|
2只
|
|
7
|
紅、黃、藍三色加液管 : 100cm
|
3根
|
|
8
|
雙表修理閥公/英制轉接頭
|
3只
|
|
9
|
3Kg制冷劑鋼瓶
|
1個
|
|
其它工具配置
|
|
序號
|
名 稱
|
數量
|
|
1
|
內六角扳手(4mm、5mm 各一把)、 250mm活動扳手2把、長柄螺絲刀1把、接水盤1個、3m卷尺1把、掛線架1臺、R600a制冷劑瓶專用開瓶器。
|
1套
|
|
2
|
導線45根/套
|
1套
|
|
3
|
使用手冊
|
1本
|
|
4
|
網絡型電氣技能實訓智能考核系統
|
1張
|
|
5
|
智能答題器使用說明書
|
1本
|
|
6
|
智能考核專用下載線
|
3根
|
|
7
|
網線、串口下載線
|
各1根
|
三、實訓要求
1. 空調系統管路設計、組裝、接線和調試項目
Ø 管路設計任務
空調系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管、管路焊接等）
Ø 系統組裝任務
將設計好的管路安裝到對應部件的合理位置并完成對空調系統的保壓、檢漏
Ø 系統接線任務
判斷空調壓縮機的繞組，完成空調系統的線路鋪設和連接
Ø 系統調試任務
完成對空調系統的抽真空、加注制冷劑、電氣調試、工況的調整
Ø 系統電氣考核任務
完成對空調電氣的設故、測量、排故、調試、運行
Ø 空調電氣實訓考核模塊（故障設置)
K1：模擬變壓器T1副邊開路
K2：模擬集成穩壓塊7805開路
K3：模擬應急開關壞
K4：模擬環溫傳感器開路
K5：模擬管溫溫傳感器開路
K6：模擬電阻R1開路故障
K7：模擬電阻R2開路故障
K8：模擬電阻R6開路故障
K9：模擬電阻R7開路故障
K10：模擬電阻R8開路故障
K11：模擬電阻R9開路故障
K12：模擬繼電器K3線圈開路
K13：模擬繼電器K4線圈開路
K14：模擬繼電器K5線圈開路
K15：模擬繼電器K6線圈開路
K16：模擬繼電器K7線圈開路
K17：模擬繼電器K8線圈開路
K18：模擬內風機啟動電容C3開路
K19：模擬外風機啟動電容C2開路
2. 電冰箱系統管路設計、組裝、接線和調試項目
Ø 管路設計任務
冰箱系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管等）
Ø 系統組裝任務
將設計好的管路安裝到對應部件的合理位置并完成對冰箱系統的保壓、檢漏
Ø 系統接線任務
判斷冰箱壓縮機的繞組，完成冰箱系統的線路鋪設和連接
Ø 系統調試任務
完成對冰箱系統的抽真空、加注制冷劑、電氣調試、工況的調整
Ø 系統電氣考核任務
完成對空調電氣的設故、測量、排故、調試、運行
Ø 冰箱電子溫控電氣實訓考核模塊（故障設置）
K1：變壓器T1副邊開路
K2：穩壓塊7812無輸出
K3：6.8穩壓管擊穿短路
K4：RT1冷藏室傳感器開路
K5：C4電容擊穿短路
K6：RT2冷凍室溫度傳感器開路
K7：R19電阻開路
K8：Q1驅動三極管壞（基極開路）
K9：Q2驅動三極管壞（基極開路）
K10：化霜停止
K11：按鈕短路化霜開始按鈕短路
K12：RY01繼電器線圈開路
K13：RY02繼電器線圈開路
K14：RY01繼電器常開觸點開路
K15： RY02繼電器常閉觸點開路
K16：RY02繼電器常開觸點開路
Ø 冰箱智能溫控電氣實訓考核模塊（故障設置）
K1：模擬變壓器副邊AC12V開路
K2：模擬D5～D8二極管整流橋開路
K3：模擬變壓器副邊AC12V開路
K4：模擬D1～D4二極管整流橋開路
K5：模擬7805穩壓塊開路
K6：模擬T1穩壓管開路
K7：模擬冷藏傳感器開路
K8：模擬菜單按鍵開路
K9：模擬冷凍傳感器開路
K10：模擬時間按鍵開路
K11：模擬電源V3開路
K12：模擬Q5三極管開路
K13：模擬Q1三極管開路
K14：模擬繼電器RY1線圈開路
K15：模擬Q6三極管開路
K16：模擬繼電器RY3線圈開路
K17：模擬Q2三極管開路
K18：模擬繼電器RY2線圈開路
K19：模擬確定按鍵開路
K20：模擬設置按鍵開路

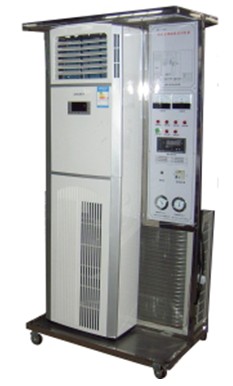

KH-ZL008柜式空調技能實訓考核裝置
該裝置采用真實空調為實訓對象，可使學員能夠真正地學到相應的技術技能，裝置由金屬支架、制冷系統、制冷系統流程板和智能排故系統四部分組成，在制冷系統流程板上配置相應的壓力及溫度表，可以直接觀測到制冷系統的各點工作時的參數，通過分析參數,可以了解制冷系統的工作狀態,提高學生對制冷系統的分析判斷能力。
一、主要技術參數
1．工作電源：AC220V 50Hz±5%（單向）
2．外形尺寸：1100×800×1800mm
3．整機功耗：1100W
4、適用電壓范圍：160V～253V
5、最大遙控距離8m，角度90度。
6、噪聲：內機37-44dB，外機是55-65dB。
7、環境溫度：-5℃—40℃
8、相對濕度：≤85%（25℃）
9.配備無線智能考核系統：
該智能考核系統采用新型無線網絡聯網，無需交換機、網線等，通信穩定、便捷。主要由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有智能答題器。答題器是由240×128點陣藍底背光液晶觸摸顯示屏、觸摸屏、微處理器、存儲器、通信模塊組成。該系統可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，考核系統可實現功能：能實現設備的自動監測和識別,能再現對實訓臺進行故障設置和排除并統計故障點誤排次數,具有發卷功能，具有提交功能，具有個人登錄密碼設置功能,具有打印功能,具有答題次數限制功能。
二、主要功能：
1．學習掌握柜式空調制冷系統及原理，可以更好的掌握維修技術。
2.學習掌握柜式空調控制電路的結構、組成及工作原理。
3.可設置13個故障點，學生可根據故障現象在故障檢測板上進行檢
測和排除故障。考試系統有一臺主控電腦控制所有故障點及設備
運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、
評分、打印等功能。
4.由于是應用真實的空調，可以進行折裝、制冷劑的充加等基本實訓。
5.具有溫度巡測功能，數碼顯示，溫度巡測器可檢測制冷制熱實驗設備的各關健部位的作溫度，提供實驗數據�？蓹z測的關鍵點分別是：
1） 正常環境溫度
2） 空調壓縮機排氣管
3） 空調壓縮機回氣管
4） 空調冷凝器排風口
5） 空調蒸發器出風口
6. 智能排故系統特點：
1) 計算機可以監控1-126臺空調制冷制熱智能考核臺。
2) 已設置13個故障點。（并可以擴展故障點）
3) 具有發卷功能。
4) 具有收卷功能。
5) 具有單臺試卷清零功能和全部試卷清零功能。
6) 具有自動檢測各空調制冷制熱智能考核臺的通訊聯機情況。
7) 可以生成學生個人成績單。
8) 可以對學生考核情況進行統計、分析。
9) 可設置進入系統密碼及修改密碼。
10) 具有打印功能。
11) 具有答題次數限制功能
三．實訓項目:
1)整流電路故障；
2)12伏電源電源電路故障；
3) 5伏電源故障 ；
4)室內溫控探頭不良；
5)室外溫控探頭不良；
6)遙控接收頭損壞；
7)不制熱 ；
8)不制冷；
9)室內風機損壞；
10)室外風機塤壞；
11)風機電容器損壞；
12)蜂鳴器故障；
13)風向調節失控。
