制圖實訓室是園林工程與技術等專業的基礎實訓室，主要承擔學生園林繪圖、手工繪圖等教學任務，旨在培養學生掌握園林設計圖紙的識圖技巧和手工繪圖的繪圖方法，加強學生應用新技術、新方法的訓練，提高學生發現問題、分析問題和解決問題的能力。該室配置有多媒體教學設備、評圖系統、繪圖桌椅及繪圖儀器等，可以完成《園林制圖》、《園林規劃設計》等課程的教學、園林施工圖制圖與課程設計等任務。使學生掌握園林圖紙識圖技巧、熟悉手工繪圖方法，并將學生的動手能力、分析、解決工程問題的主導思想溶于實訓之中，激發學生實訓的積極性，同時，提高學生綜合運用園林工程制圖知識的能力。

　　繪圖實訓室主要用于建筑工程技術、工程造價、環境藝術設計、電腦藝術設計專業學生的專業課程實訓，可進行建筑工程手工制圖、手繪效果圖表現、平面構成、色彩構成、立體構成等內容的教學實訓。

　　主要實訓課程

　　◆建筑工程制圖

　　◆繪畫基礎與表現

　　◆設計基礎實技

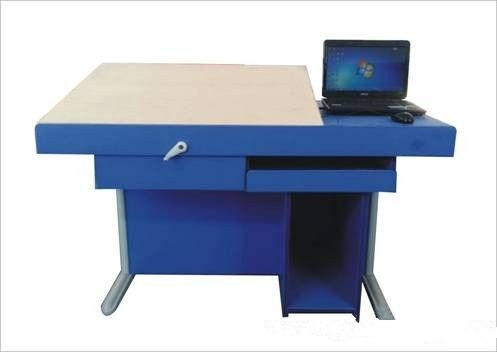

KH-HT05工程繪圖實驗桌

　　一.概述

　　工程制圖是工程界的語言，工程制圖是理工科主要的技術基礎課。如何更陸地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年的愿望。

　　繪圖桌，可以創造個理想的、清新的制圖環境與學習氣氛，有利于教學計劃的順利實施與教學質量的提高。工程制圖實訓成套設備 包括學生制圖桌、教師演示臺、高亮度投影儀活動轉椅及教學桌。

　　建筑工程制圖室是建筑類專業的專業基礎實驗室，主要用于學生完成建筑識圖、手工繪圖等教學任務，旨在培養學生掌握建筑圖紙的識圖技巧和手工繪圖的繪圖方法，加強學生應用新技術、新方法的訓練，提高學生發現問題、分析問題和解決問題的能力。

　　其中學生繪圖桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用、拆裝方便等特點。

　　桌子右面可入置儀器、工具，下面抽屜供學習資料、工具書等。

　　教師用的繪圖桌，除上課時供操作投影儀使用外，主要用于輔導學生時現場批改作業及示范教學用。

　　繪圖桌經使用后，深受廣大師生歡迎，改變了以往上下課搬圖板或繪圖沒有圖板，在寢室隨處畫等現象，大大提高了繪圖效率，改善了圖面質量，全面提高教學質量。

　　繪圖桌不但適用于制圖教學，也同樣適用于繼課程的設計及畢業設計。

　　對于非機，非土類專業，使用2號以下的圖幅，可選用小號制圖桌，這樣占地面積相應減小，附件也適當減少。本系列繪圖桌除適用于大中專技校以及各類職業學校外，各設計科研單位及工廠企業的技術部門均可使用或稍加改進后使用。

　　主要參數：

　　1、 繪圖板：

　　規格：900mm(長)×600mm(寬)×20mm(厚);

　　材質：板面為雙面三層椴木膠合板;

　　板面內框架為十字龍骨。

　　2、 繪圖桌：

　　規格：1100mm(長)×620mm(寬)×730mm(高);：

　　桌面面板高度具有0-150mm范圍可調;

　　鋼木結構，桌體材料選用16mm厚優質雙貼面三聚胺板，桌體板截面選用優質PVC膠封;

　　臺面下有兩個抽屜，可放置文具、資料等;

　　面板下面有升降架，規格為685mm×485mm，材質合金，厚度1mm，面板傾角具有0-45°范圍可調;

　　桌體下部左右兩邊為1.2mm厚度的鋼質支撐架連接。

　　3、鋼架結構繪圖凳：

　　塑鋼升降凳，PVC座面，鋼管身，管身鋼材厚度1mm，烤漆處理;

　　凳面厚6mm，底座三錐形設計;

　　整體高度45cm。
