移相實驗

一、實驗?zāi)康模?/span>

了解移相電路的原理和應用

二、實驗儀器：

移相器/相敏檢波/低通濾波模塊，±15V電源，信號源，示波器

三、實驗原理：

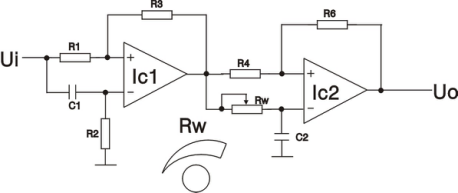

由運算放大器構成的移相器原理圖如下圖所示：

圖6-1  移相器原理圖

由圖可求得該電路的閉環增益G（S）：

        （6-1）

       （6-2）

在實驗電路中，常設定幅頻特性︱jω）︱＝1,為此選擇參數R1=R3，R4=R6，則輸出幅度與頻率無關，閉路增益可簡化為：

              （6-3）

則有：

                                                    (6-4)

               （6-5）

由正切三角函數半角公式可得

                     （6-6）

     時，輸出相位滯后于輸入，當時，輸出相位超前輸入。

 四、實驗步驟：

1、連接實驗臺與實驗?zāi)�塊電源線，信號源Us1音頻信號源幅值調節旋鈕居中，頻率調節旋鈕最小，信號輸出端Us10⁰連接移相器輸入端。

2、打開實驗臺電源，示波器通道1和通道2分別接移相器輸入與輸出端，調整示波器，觀察兩路波形。

3、調節移相器“移相”電位器，觀察兩路波形的相位差，并填入下表。

4、改變音頻信號源頻率(頻率轉速表頻率檔監測)，觀察頻率不同時移相器移相范圍的變化。

頻率(KHz)
ΔФ

5．實驗結束后，關閉實驗臺電源，整理好實驗設備。

五、實驗報告：

根據實驗所得的數據，對照移相器電路圖分析其工作原理。

六、注意事項

實驗過程中正弦信號通過移相器后波形局部有失真，這并非儀器故障。
