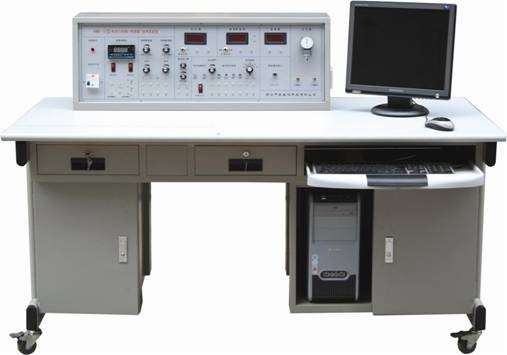

傳感器綜合實驗臺
實驗十 交流全橋振幅測量實驗
一、實驗目的:
了解交流全橋測量動態應變參數的原理與方法。
二、實驗儀器:
應變傳感器模塊、振動源、信號源、萬用表(自備)、示波器。
三、實驗原理:
將應變傳感器模塊電橋的直流電源E換成交流電源
,則構成一個交流全橋,其輸出
u=
,用交流電橋測量交流應變信號時,橋路輸出為一調制波。當雙平行振動梁被不同頻率的信號激勵時,起振幅度不同,貼于應變梁表面的應變片所受應力不同,電橋輸出信號大小也不同,若激勵頻率與梁的固有頻率相同時則產生諧振,此時電橋輸出信號最大,根據這一原理可以找出梁的固有頻率。
四、實驗內容與步驟:
1.不用模塊上的應變電阻,改用振動梁上的應變片,通過導線連接到三源板的“應變輸出”。四個應變電阻通過導線接到了應變傳感器模塊的虛線全橋上。
2.按交流全橋性能測試實驗連接電路,并將系統靈敏度調至最高。
3.將信號源Us2低頻振蕩器輸出接入振動臺激勵源插孔,調節頻輸出幅度和頻率使振動臺(圓盤)明顯有振動。
4.低頻振蕩器幅度調節不變,改變低頻振蕩器輸出信號的頻率(用頻率/轉速表監測),用上位機檢測頻率改變時低通濾波器輸出波形的電壓峰-峰值,填入下表。
5.實驗結束后,關閉實驗臺電源,整理好實驗設備。
五、實驗報告
從實驗數據得出振動梁的共振頻率。
六、注意事項
進行此實驗時低頻信號源幅值旋鈕約放在3/4位置為宜。
