了解差動變壓器測量系統的組成和標定方法

二、實驗儀器：

信號源、差動變壓器模塊、相敏檢波模塊、直流穩壓電源、數顯單元

三、實驗原理：

同實驗十二

四、實驗內容與步驟

1、將差動變壓器安裝在差動變壓器實驗?zāi)�塊上，并按下圖連連線。

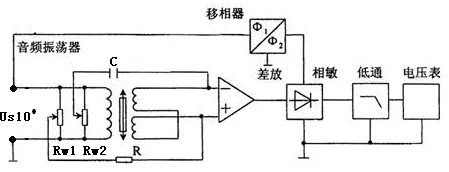

圖15-1  差動變壓器系統標定接線圖

2、檢查連線無誤后，打開實驗臺電源，調節音頻信號源輸出頻率，使次級線圈波形不失真，用手將中間鐵芯移至最左端，然后調節移相器，使移相器的輸入輸出波形正好是同相或反相時，將鐵心重新安裝到位移裝置上，用測微儀將鐵芯置于線圈中部，用示波器觀察差分放大器輸出最小，調節電橋Rw1、Rw2電位器使系統輸出電壓為零。

3、用測微儀分別帶動鐵芯向左和向右移動5mm，每位移0.5mm記錄一電壓值并填入下表：

4．實驗結束后，關閉實驗臺電源，整理好實驗設備。

五、實驗報告

作出V-X曲線，求出靈敏度S=△V/△X，指出線性工作范圍。

六、注意事項

     實驗過程中加在差動變壓器原邊的音頻信號幅值不能過大，以免燒毀差動變壓器傳感器。
