KH-GP高頻模擬電路實驗箱

高頻模擬電路實驗箱將所有高頻電路和模擬電路實驗?zāi)K、電源、信號源、電壓源、電位器組等合并在一塊線路板上,結構緊湊合理,使用方便,可完成高頻電路和模擬電路課程中規定的各種實驗。該學習機工藝精良美觀,正面淺色烤漆,印有原理圖及符號,反面為印制導線,并焊有相應元器件,連接部分采用鍍金孔,設有測試點,直觀可靠,維修方便。

一、技術性能：

△電源:

輸入：AC 220V±l0%

輸出：DC ±5V,-8V,±12V,最大輸出電流均為200mA

△信號源：（函數發生器)

輸出波形：方波、三角波、正弦波

頻率范圍：分四檔2HZ～20HZ、20HZ～200HZ、200HZ～2KHZ,2KHZ～20KHZ

幅值：正弦波Vp－p：0～14V( l4V為峰、一峰值,且正負對稱)

方波Vp－p：0～24V(24V為峰一峰值,且正負對稱)

三角波Vp－p：0～24V(24V為峰一峰值,且正負對稱)

二、實驗項目：

（一）可完成高頻電路實驗：

1.單調諧回路諧振放大器；

2.雙調諧回路諧振放大器

3.高頻功率放大器（丙類）

4.LC電容反饋三點式振蕩器

5.石英晶體振蕩器

6.振幅調制器（利用乘法器）

7.調幅波信號的解調

8.變?nèi)荻䴓O管調頻振蕩器

9.相位鑒頻器

10.集成電路（壓控振蕩器）構成的頻率調制器

11.集成電路（鎖相環）構成的頻率解調器

12.利用二極管函數電路實現波形轉換。

13.RC集成振蕩器；

14.混頻電路

15.集成高頻功率放大器的應用

a：:調頻無線話筒；

b：電視信號轉發器；

c：信號發生器

（二）可完成模擬電路實驗：

1.單級放大電路

2.兩級放大電路

3.負反饋放大電路

4.射極跟隨器

5.差動放大電路

6.比例求和運算電路

7.積分與微分電路

8.波形發生電路

9.有源濾波器

10.電壓比較器

11.IC電路RC正弦波振蕩器

12.集成功率放大器

13.整流濾波與并聯穩壓電路

14.串聯穩壓電路

15.集成穩壓器

16.RC正弦波振蕩器

17.LC振蕩器及選頻放大器

18.電流/電壓轉換電路

19.電壓/頻率轉換電路

20.互補對稱功率放大器

21.波形變換電路

22.揚效應管實驗

KH-940電工技術實驗箱

電工技術實驗箱主要是進行“電工學”及“電路原理”中的強電部分實驗，如單相交流電路、三相電路、日光燈電路實驗。本實驗箱由模塊單元和元件庫相結合的板面構成，全部采用歐洲標準的安全插座和安全實驗導線，連線方便，接觸可靠，而且壽命長、效率高，有效預防觸電隱患。實驗面板上印有元件符號及主要參數便于學生識別。實驗箱結構緊湊實用直觀，安全可靠，能有效培養學生的動手能力，維修方便、簡捷�？蓾M足各類高、中等院校及職業技術類院校開設的電工典型實驗。

KH-940電工技術實驗箱

一、主要配置:

（1）電源：三相220V±10% ，50HZ
（2）耦合電感一對。
（3）單相變壓器l只，變壓比為220V比36V，功率50W。
（4）三相燈組負載，每相可插入15W燈泡3只。
（5）三相電容負載，0.47uf/400V、luf/400V、2uf/400V各3只。
（6）三相開關l只。
（7）元件組：有保險絲座3只、鎮流器（20w）l只、啟輝器、電阻、luf、2uf、4uf電容器等元件。
（8）指針式電壓表頭l只、指針式電流表頭l只。
（9）三相四線漏電斷路器屬選購件,用戶根據具體情況選配。

二、主要技術指標:

1、輸入電源：AC380±5%　50HZ；
2、額定電流：<2A
3、環境溫度：-5℃-40℃
4、相對濕度：≤85％（25℃）
5、外型尺寸：512X357X176（mm）

三、實驗項目:

（1）用三表法測量電路等效參數。
（2）正弦穩態交流電路相量的研究。
（3）互感電路的測量。
（4）單相變壓器特性的測試。
（5）三相交流電路電壓、電流測量。
（6）三相電路功率的測量。
（7）功率因素及相序的測量。
（8）其它電工學控制實驗。

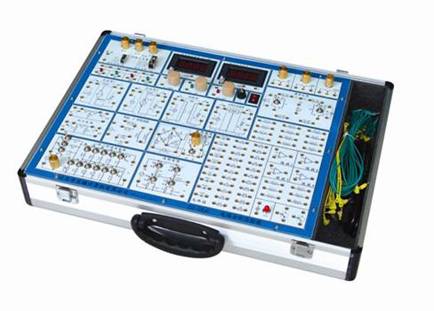

KH-950A電路分析實驗箱

KH-950A電路分析實驗箱是在KH-950電路分析實驗箱的基礎的上改進而成，主要是進行電工學中的有關電路分析理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗?zāi)０逭嬗∮须娐穲D，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足電工原理、電路分析等課程實驗教學的需要。有電路原理基本電路。

KH-950A電路分析實驗箱

一、系統組成

（1）電源輸入：AC220V±10% ，50HZ

電源輸出：固定輸出±l2V/0.5A，±5V/0.5A；可調輸出0V～±l2V/0.5A，均有短路過載保護，自動恢復功能。

電流輸出：0～l00mA.

（2）函數信號發生器

波形：正弦波、方波、三角波

頻率范圍：0HZ～100KHZ，分四檔連續可調

幅值：方波、正弦波、三角波（峰-峰值：0～10V）

（3）1只數字電壓表，分0～2V、0～30V二檔；

1只數字電流表，分0～2mA、0～200mA二檔，精度為0.5級；

可同時滿足多個測試點電壓、電流的動態監測。

（4）器件庫：有l(wèi)～2W電阻22只、電容7只、二極管(穩壓管)3只、不同阻值電位器3只、可擴展器件接插孔18 只、三極管二只、6.3V指示燈1只、運放4組。

器件庫主要是幫助學生自已設計實驗電路，提高學生的動手能力、設計能力，為開放性實驗提供平臺。

（5）系統配有“電路設計與仿真軟件—Electronics.Workbench.Multisim.v9.0”。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。

（6）鋁合金保護箱，堅固耐用，樣式美觀、大方。

二、可完成以下實驗：

(1)線性與非線性元件的伏安特性�！　　�

(2)電位及其與電壓關系的研究�！　　�

(3)基爾霍夫定理及其故障判斷。　　　　

(4)疊加定理�！　　　　　　　　　　　�

(5)電壓源與電流源的等效變換。　　　　

(6)戴維南及諾頓定理�！　　　　　　　�

(7)最大功率傳輸測定　　　　　　　　　

(8)受控源VCVS、VCCS的實驗。　　　　　

(9)典型電信號的觀察和測量。　　　　　

(10)RC一階電路的響應測試。

(11)二階電路的響應測試。

(12)RC選頻網絡特性測試。

(13)R、L、C元件在正弦電路中的特性實驗。

(14)R、L、C串聯諧振電路的研究。

(15)R、L、C并聯諧振電路的研究

(16)雙口（二端口）網絡測試。

(17)互易定理實驗。

(18)其它電路的研究
