實驗二十五 交流激勵時霍爾式傳感器的位移特性實驗

一、實驗?zāi)康模?/span>

了解交流激勵時霍爾傳感器的特性

二、實驗儀器：

霍爾傳感器模塊、移相相敏檢波模塊、霍爾傳感器、測微頭、直流電源、數顯電壓表。

三、實驗原理：

交流激勵時霍爾式傳感器與直流激勵一樣，基本工作原理相同，不同之處是測量電路。

四、實驗內容與步驟：

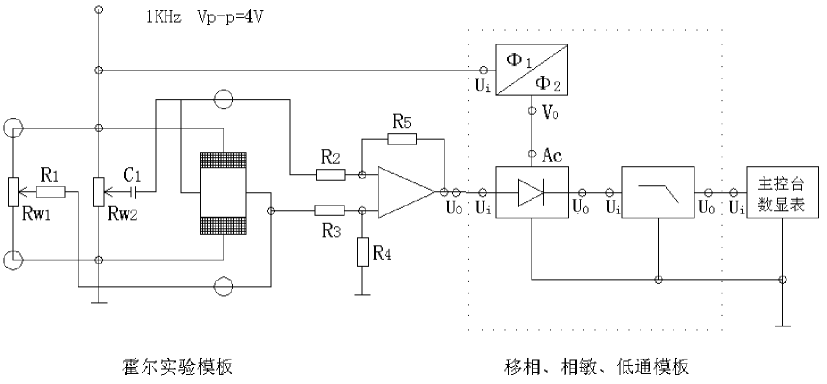

1．將霍爾傳感器的安裝到霍爾傳感器實驗?zāi)�塊上，接線如下圖。



圖25-1

2．調節振蕩器的音頻調頻和音頻調幅旋鈕，使音頻振蕩器的“0⁰”輸出端輸出頻率為1K，Vp-p=4V的正弦波（注意：峰峰值不應過大，否則燒毀霍爾組件）。

3．開啟電源，直流數顯電壓表選擇“2V”檔，將測微頭的起始位置調到“10mm”處，手動調節測微頭的位置，使霍爾片大概在磁鋼的中間位置（數顯表大致為0），固定測微頭，再調節Rw1，Rw2，用示波器檢測使霍爾傳感器模塊輸出Uo為一條直線。

4．移動測微頭，使霍爾傳感器模塊有較大輸出，調節移相器旋鈕，使檢波器輸出為一全波。

4．退回測微頭，使數字電壓表顯示為0，以此作為0點，每隔0.2mm記一個讀數，直到讀數近似不變，將讀數填入下表。

X（mm）

U(mV)

 表25-1

五、實驗報告

      作出U－X曲線，計算不同線性范圍時的靈敏度和非線性誤差。
