KH-C650-2普通車床電氣技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制實驗設備�？捎糜谡n堂演示、機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。

一、裝置的基本裝備

1、KH-JC01電源控制面板（鋁質面板）

（1）交流電源（帶有漏電保護措施）

通過市電提供三相交流電源 (380V)

（２）人身安全保護體系

電壓型漏電保護器：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源。

電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

2、KH-C01（鋁質面板）

面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。

面板上印有C650普通車床示意圖，可以很直觀地看出C650普通車床的外形輪廓。

3、KH-C03（鐵質面板）

面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等原器件，這些原器件直接安裝在面板表面，可以很直觀的看它們的動作情況。

4、三相異步電動機

三個380V三相鼠籠異步電動機，分別用作主軸電動機、冷卻泵和快速移動電動機。

5、故障開關箱

設有32個開關，其中K1到K23用于故障設置；K24到K31保留；K32用作指示燈開關，可以用來設置機床動作指示與不指示。

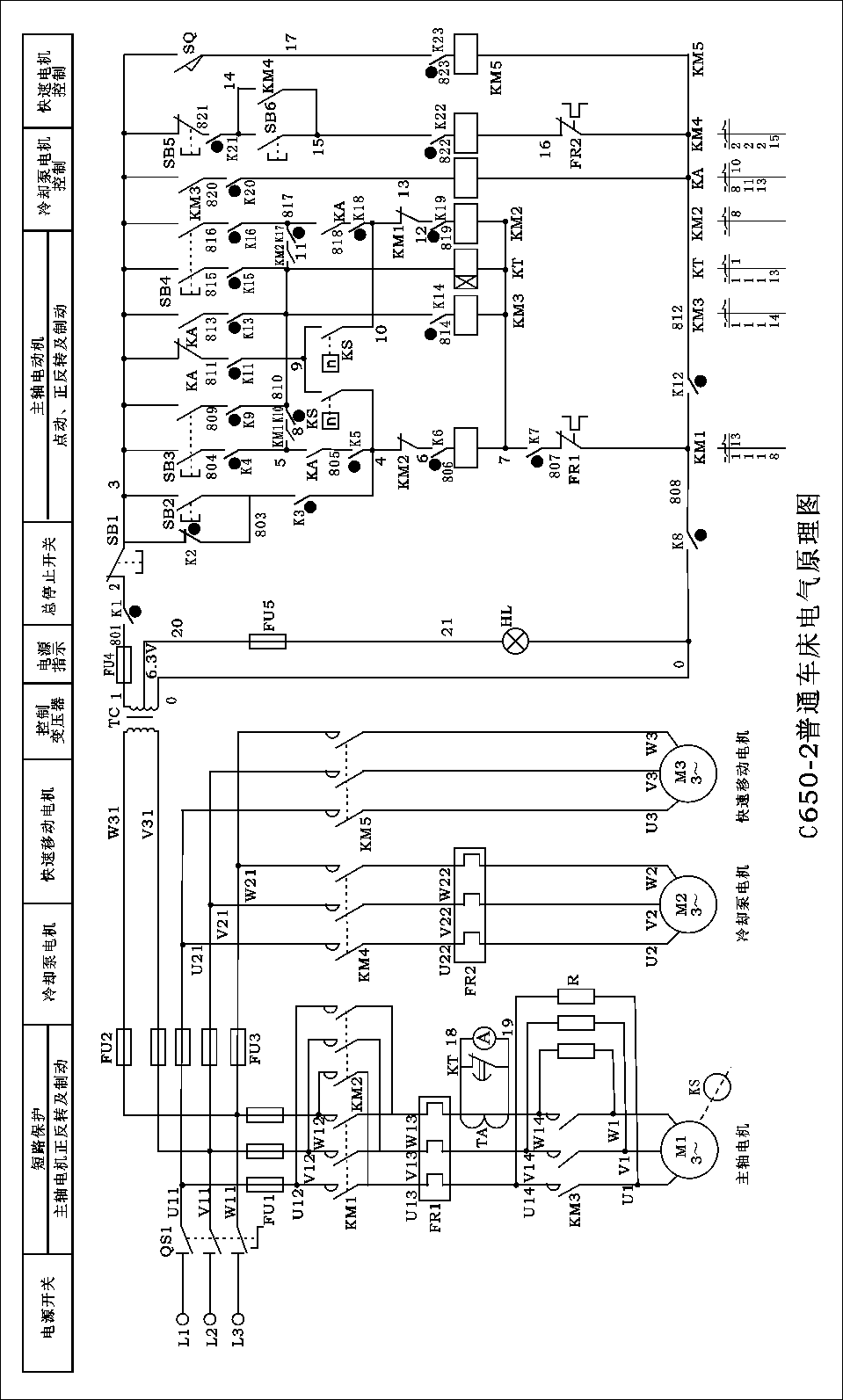

二、機床原理圖

三、C650-2平面車床電氣線路的工作原理

㈠主要結構及運動形式

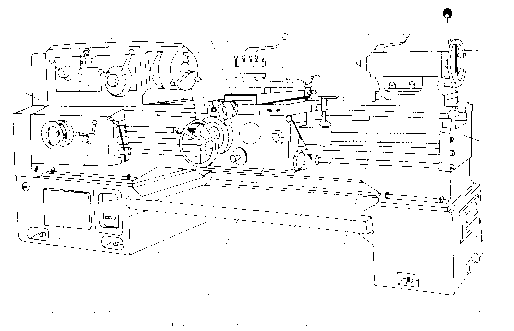

下圖是C650-2普通車床的外形圖。

 它主要由床身、主軸、進給箱、溜板箱、刀架、絲桿、光桿、尾座等部分組成。

車床的切削運動包括工件旋轉的主運動和刀具的直線進給運動。根據工件的材料性質、車刀材料及幾何形頭、工件直徑、加工方式及冷卻條件的不同，要求主軸有不同的切削速度。

車床的進給運動是刀架帶動刀具的直線運動。溜板箱把絲桿或光桿的轉動傳遞給刀架部分，變換溜板箱外的手柄位置，經刀架部分使車輛做縱向或橫向進給。

車床的輔助運動為機床上除切削運動以外的其它一切必需的運動，如尾架的縱向移動，工件的夾緊與放松等。

㈡電力拖動特點及控制要求

C650-2型普通車床是一種中型車床，除有主軸電動機M₁和冷卻泵電動機M₂外，還設置了刀架快速移動電動機M₃。它的控制特點是：

1. 主軸的正反轉不是通過機械方式來實現，而是通過電氣方式，即主軸電動機M₁的正反轉來實現的，從而簡化了機械結構。

2. 主軸電動機的制動采用了電氣反接制動形式，并用速度繼電器進行控制，實現快速停車。

3. 為便于對刀操作，主軸設有點動控制。

4. 采用電流表來檢測電動機負載情況。

5. 控制回路由于電器元件很多，故通過控制變壓器TC同三相電網進行電隔離，提高了操作和維修時的安全性。

㈢電氣控制線路分析

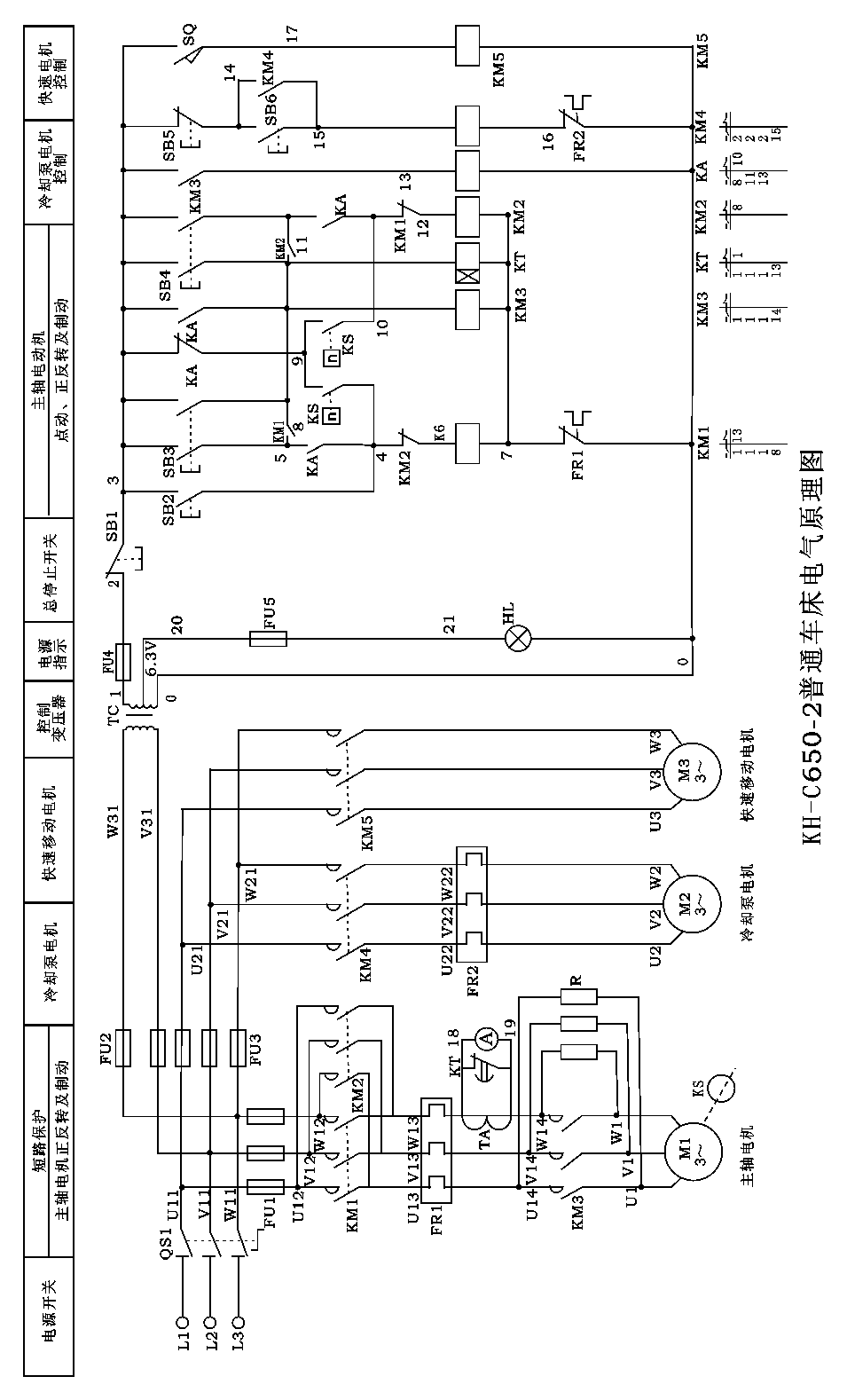

C650-2普通車床的電氣控制原理圖見附圖。

1. 主電路分析

圖中QS₁為電源開關。FU₁為主軸電動機M₁的短路保護用熔斷器，FR₁為其過載保護用熱繼電器。R為限流電阻，在主軸點動時，限制起動電流，在停車反接制動時，又起限制過大的反向制動電流的作用。電流表A用來監視主電動機M₁的繞組電流，由于實際機床中M₁功率很大，故A接入電流互感器TA回路。機床工作時，可調整切削用量，使電流表A的電流接近主軸電動機M₁額定電流的對應值（經TA后減小了的電流值），以便提高生產效率和充分利用電動機的潛力。KM₁、KM₂為正反轉接觸器，KM₃為用于短接電阻R的接觸器，由它們的主觸點控制主軸電動機M₁。

圖中KM₄為接通冷卻泵電動機M₂的接觸器，FR₂為M₂過載保護用熱繼電器。KM₅為接通快速移動電動機M₃的接觸器，由于M₃點動短時運轉，故不設置熱繼電器。

2. 控制電路分析

(1) 主軸電動機的點動調整控制

當按下點動按鈕SB₂不松手時，接觸器KM₁線圈通電，KM₁主觸點閉合，電網電壓經限流電阻R通入主電動機M₁，從而減少了起動電流。由于中間繼電器KA未通電，故雖然KM₁的輔助常開觸點(5-8)已閉合，但不自鎖，因而，當松開SB₂后，KM₁線圈隨即斷電，進行反接制動（詳見下述）主軸電動機M₁停轉。

(2) 主軸電動機的正反轉控制

當按下正向起動按鈕SB₃時，KM₃通電，其主觸點閉合，短接限流電阻R，另有一個常開輔助觸點KM₃(3-13)閉合，使得KA通電吸合，KA (3-8)閉合，使得KM₃在SB₃ 松手后也保持通電，進而KA也保持通電。另一方面，當SB₃尚未松開時，由于KA的另一常開觸點KA(5-4)已閉合，故使得KM₁通電，其主觸點閉合，主電動機M₁全壓起動運行。KM₁的輔助常開觸點KM₁(5-8)也閉合。這樣，當松開SB₃后，由于KA的二個常開觸點KA(3-8)、KA(5-4)保持閉合，KM₁(5-8)也閉合，故可形成自鎖通路，從而KM₁保持通電。另外，在KM₃得電同時，時間繼電器KT通電吸合，其作用是使電流表避免起動電流的沖擊（KT延時應稍長于M₁的起動時間）。圖中SB₄為反向起動按鈕，反向起動過程同正向時類似，不再贅述。

(3) 主軸電動機的反接制動

C650-2車床采用反接制動方式，用速度繼電器KS進行檢測和控制。點動、正轉、反轉停車時均有反接制動。

假設原來主軸電動機M₁正轉運行著，則KS的正向常開觸點KS(9-10)閉合，而反向常開觸點KS(9-4)依然斷開著。當按下總停按鈕SB₁后，原來通電的KM₁、KM₃、KT和KA就隨即斷電，它們的所有觸點均被釋放而復位。然而，當SB₁松開后，M₁由于慣性轉速還很高，KS(9-10)仍閉合，所以反轉接觸器KM₂立即通電吸合，電流通路是：1→2→3→9→10→12→KM₂線圈→7→0。

這樣，主電動機M₁就被串電阻反接制動，正向轉速很快降下來，當降到很低時(n<100r/min)，KS的正向常開觸點KS(9-10)斷開復位，從而切斷了上述電流通路。至此，正向反接制動就結束了。

點動時反接制動過程和反向時反接制動過程不再贅述。

(4) 刀架的快速移動和冷卻泵控制

轉動刀架手柄，限位開關SQ被壓動而閉合，使得快速移動接觸器KM₅通電，快速移動電動機M₃就起動運轉，而當?shù)都苁直鷱?fù)位時，M₃隨即停轉。

冷卻泵電動機M₂的起停按鈕分別為SB₆和SB₅。

(四)輔助電路分析

雖然電流表A接在電流互感器TA回路里，但主電動機M₁起動時對它的沖擊仍然很大。為此，在線路中設置了時間繼電器KT進行保護。當主電動機正向或反向起動時，KT通電，延時時間尚未到時，A就被KT延時斷開的常閉觸點短路，延時時間到后，才有電流指示。

四、C650-2普通車床電氣線路的故障與維修

     故障不能一一列舉，僅選一部分作說明

故  障  現  象		故  障  原  因	故  障  檢  修
操作時無反應		1. 無電源； 2. QS1接觸不良或內部熔絲斷開； 3. FU2或FU4 中有一個熔斷或接觸不良； 4. 變壓器TC線圈有開路； 5. SB1接觸不良； 6. V11、W11、W31、V31、0、1、2、3號線中有脫落或斷路；	檢查電源是否正常；然后斷電后，用萬用表電阻檔檢查相關部分；
主軸電機不能點動，其余動作正常		1.3、4號線中有脫落或斷路； 2.SB2接觸不良；	用萬用表電阻檔檢查相關部分
故  障  現  象		故  障  原  因	故  障  檢  修
主軸電機 不能正反轉	KM3也不能吸合	1.3、8、7號線中有脫落或斷路； 2.FR1常閉觸點斷開或接觸不良； 3.KM3線圈斷路；	用萬用表電阻檔檢查相關部分
	KM3能吸合	1.3、13、0號線中有脫落或斷路； 2.KM3(3-13)常開觸點接觸不良； 3.KA線圈斷路；	用萬用表電阻檔檢查相關部分
主軸電機不能正轉，但點動正常，反轉正常		1.3、5、4、8號線中有脫落或斷路； 2.SB3接觸不良； 3.KA(5-6)常開觸點接觸不良；	用萬用表電阻檔檢查相關部分
主軸電機不能點動及正轉，且反轉時無反接制動		1.4、6、7號線中有脫落或斷路； 2.KM2(4-6)常閉觸點接觸不良； 3.KM1線圈斷路；	用萬用表電阻檔檢查相關部分
主軸電機反轉不能自鎖		1. 8、11號線中有脫落或斷路； 2. KM2(8-11)常開觸點接觸不良；	用萬用表電阻檔檢查相關部分
主軸電機正反轉均不能自鎖		1. 3、8號線中有脫落或斷路； 2. KA(3-8)常開觸點接觸不良；	用萬用表電阻檔檢查相關部分
主軸電機點動、正轉均無反接制動，但反轉正常		1. 9、10號線中有脫落或斷路； 2. KS(9-10)常開觸點接觸不良；	用萬用表電阻檔檢查相關部分
主軸電機正反轉均無反接制動		1. 3、9號線中有脫落或斷路； 2. KA(3-9)常開觸點接觸不良； 3.速度繼電器損壞；	用萬用表電阻檔檢查相關部分
主軸電機反轉缺相，點動、正轉不能停車		KM2主觸頭中有一個接觸不良；	用萬用表電阻檔檢查相關部分
主軸電機點動缺相，正、反轉運行時正常，但正反轉停車時均不能停車		制動電阻R中有一個開路；	用萬用表電阻檔檢查相關部分
主軸電機控制線路正常，但M1不能轉動		1.FU1中有二相熔斷； 2.電機Y形接點脫開； 3.電機引出線有二根脫落；	用萬用表電阻檔檢查相關部分
主軸電機點動、正轉、反轉均不能停車		電源相序接反，或主軸電機相序接反	更換電源或主軸電機相序

五、C650-2普通車床電氣模擬裝置的試運行操作

1.準備工作

(1)查看裝置背面各電器元件上的接線是否牢固，各熔斷器是否安裝良好；

(2)獨立安裝好接地線，設備下方墊好絕緣墊，將各開關置分?jǐn)辔唬?/font>

(3)插上三相電源。

2.操作試運行

(1)使裝置中漏電保護部分接觸器先吸合，再合上QS₁，電源指示燈亮；

(2)按SQ，快速移動電動機M₃工作；

(3)按SB₆，冷卻電動機M₂工作，相應指示燈亮，按SB₅，M₂停止；

(4)按SB₂，主軸電動機M₁實現點動。（注：該按鈕不應長時間反復操作，以免制動電阻R及M₁過熱）；

(5)按SB₃，主軸電動機M₁正轉，相應指示燈亮，延時后，電流表指示M₁工作電流（按SB₃后KM₁、KM₃、KT、KA均應吸合）。按SB₁，M₁實現反接制動，迅速停轉（按SB₁后，KM₂應先吸合，然后釋放）。

(6)按SB₄，主軸電動機M₁反轉，相應指示燈亮，延時后，電流表指示M₁工作電流（按SB₄后KM₂、KM₃、KT、KA均應吸合）。按SB₁，M₁實現反接制動，迅速停轉（按SB₁后，KM₁應先吸合，然后釋放）。

特別說明：裝置初次試運行時，可能會出現主軸電機點動、正轉、反轉均不能停機的現象，這是由于電源或主軸電機相序接反引起，此時應馬上切斷電源，把電源或主軸電機相序調換即可。

六、C650-2普通車床電氣控制線路故障圖及排除實習訓練指導

1.實習內容

(1)用通電試驗方法發現故障現象，進行故障分析，并在電氣原理圖中用虛線標出最小故障范圍。

(2)按圖排除C650-2普通車床主電路或控制電路中，人為設置的兩個電氣自然故障點。

 2.電氣故障的設置原則

(1)人為設置的故障點，必須是模擬機床在使用過程中，由于受到振動、受潮、高溫、異物侵入、電動機負載及線路長期過載運行、啟動頻繁、安裝質量低劣和調整不當?shù)仍�因造成�?ldquo;自然”故障。

(2)切忌設置改動線路、換線、更換電器元件等由于人為原因造成的非“自然”的故障點。

(3)故障點的設置，應做到隱蔽且設置方便，除簡單控制線路外，兩處故障一般不宜設置在單獨支路或單一回路中。

(4)對于設置一個以上故障點的線路，其故障現象應盡可能不要相互掩蓋。否則學生在檢修時，若檢查思路尚清楚，但檢修到定額時間的2/3還不能查出一個故障點時，可作適當?shù)奶崾尽?/span>

(5)應盡量不設置容易造成人身或設備事故的故障點，如有必要時，教師必須在現場密切注意學生的檢修動態，隨時作好采取應急措施的準備。

(6)設置的故障點，必須與學生應該具有的修復能力相適應。

3.實習步驟

(1)先熟悉原理，再進行正確的通電試車操作。

(2)熟悉電器元件的安裝位置，明確各電器元件作用。

(3)教師示范故障分析檢修過程（故障可人為設置）。

(4)教師設置讓學生知道的故障點，指導學生如何從故障現象著手進行分析，逐步引導到采用正確的檢查步驟和檢修方法。

(5)教師設置人為的自然故障點，由學生檢修。

4.實習要求

(1)學生應根據故障現象，先在原理圖中正確標出最小故障范圍的線段，然后采用正確的檢查和排故方法并在定額時間內排除故障。

(2)排除故障時，必須修復故障點，不得采用更換電器元件、借用觸點及改動線路的方法，否則，作不能排除故障點扣分。

(3)檢修時，嚴禁擴大故障范圍或產生新的故障，并不得損壞電器元件。

6.操作注意事項

(1)設備應指導教師指導下操作，安全第一。設備通電后，嚴禁在電器側隨意扳動電器件。進行排故訓練，盡量采用不帶電檢修。若帶電檢修，則必須有指導教師在現場監護。

(2)必須安裝好各電機、支架接地線、設備下方墊好絕緣橡膠墊，厚度不小于8mm，操作前要仔細查看各接線端，有無松動或脫落，以免通電后發生意外或損壞電器。

(3)在操作中若發出不正常聲響，應立即斷電，查明故障原因待修。故障噪聲主要來自電機缺相運行，接觸器、繼電器吸合不正常等。

(4)發現熔芯熔斷，應找出故障后，方可更換同規格熔芯。

(5)在維修設置故障中不要隨便互換線端處號碼管。

(6)操作時用力不要過大，速度不宜過快；操作頻率不宜過于頻繁。

(7)實習結束后，應拔出電源插頭，將各開關置分?jǐn)辔弧?/span>

(8)作好實習記錄。

故障設置一覽表

故障 開關	故障現象	備注
K1	機床不能啟動	主軸、冷卻泵和快速移動電機都不能啟動。
K2	主軸自行啟動	通電之后主軸自行啟動。
K3	主軸不能點動控制
K4	主軸不能正轉啟動	點動、反轉正常；正轉啟動時，KM3、KA能吸合，KM1不動作。
K5	主軸不能正轉啟動	點動、反轉正常；反轉停止能制動；正轉啟動時，KM3、KA能吸合，KM1不動作。
Ｋ6	主軸不能正轉啟動	反轉正常，反轉停止無制動；不能點動，正轉啟動時，KM3、KA能吸合，KM1不動作。
K7	主軸不能啟動	按正、反轉啟動按鈕均無反應，無點動。
K8	機床不能啟動	主軸、冷卻泵和快速移動電機都不能啟動。
K9	主軸不能正轉啟動	正轉啟動時無任何反應。
K10	主軸正轉只能點動	按下正轉啟動按鈕，主軸正轉，松開按鈕，KA、KM3保持，KM1釋放，電機停止。
K11	主軸無制動
K12	機床不能啟動	冷卻泵和快速移動電機都不能啟動；主軸只能點動。
K13	主軸只能點動	按下SB3、SB4，主軸只能點動。
K14	主軸正轉只能點動	主軸正轉只能點動控制。
K15	主軸不能反轉	反轉啟動時無任何反應。
K16	主軸不能反轉	正轉啟動、制動正常；反轉啟動時，KM3、KA能吸合，KM2不動作。
K17	主軸反轉只能點動	按下反轉啟動按鈕，主軸反轉，松開按鈕，KA、KM3保持，KM2釋放，電機停止。
K18	主軸不能反轉啟動	正轉啟動、制動正常；反轉啟動時，KM3、KA能吸合，KM2不動作。
K19	主軸不能反轉啟動	正轉啟動正常，停止無制動；反轉啟動時，KM3、KA能吸合，KM2不動作。
K20	主軸不能啟動	按正、反轉啟動按鈕KM3動作，KA不動作，點動正常。
K21	冷卻泵不工作	按下SB5，無任何反應。
K22	冷卻泵不工作	按下SB5，無任何反應。
K23	快速電機不能啟動	按下SQ，無任何反應。

八、教學演示、故障設置說明

在學習了機床電氣控制課程后，針對某一機床的電氣控制線路，首先應說明機床中主要手柄操作與相應開關動作間的關系，而后采取原理分析與實物電氣操作相結合的“實踐式”現場教學或演示，這樣可獲良好的教學效果。

設故排故訓練，是一種實踐性極強的技能訓練，該模擬裝置提供了全方位、真實的排故訓練方式，既能達到預期效果，又極為經濟。

設備可以通過人為設置故障來模仿實際機床的電氣故障，采用“觸點”絕緣、設置假線、導線頭絕緣等方式，形成電氣故障。訓練者在通電運行明確故障后，進行分析，在切斷電源，無電狀態下，使用萬用表檢測直至排除電氣故障，從而掌握電氣線路維修基本要領，實際設故形式可以多樣，可按教學對象而定。

九、設備維護

1.操作中，若發出較大噪音，要及時處理，如接觸器發出較大嗡聲， 一般可將該電器拆下，修復后使用或更換新電器。

2.設備在經過一定次數的排故訓練使用后，可能出現導線過短，一般可按原理圖進行第二次連接，即可重復使用。

3.更換電器配件或新電器時，應按原型號配置。

4.電機在使用一段時間后，需加少量潤滑油，作好電機保養工作。

5.當主軸電機運行時，按下停止按鈕SB₁后，主軸電動機出現正反振蕩現象，解決辦法：打開速度繼電器KS后蓋，調整彈簧，重新試車，直到振蕩現象消除。
