實驗?zāi)康?/span>
了解傳感器檢測實驗裝置光電編碼器的原理與應用。
實驗原理

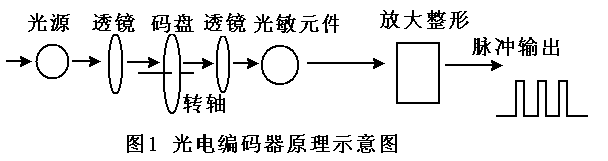

光電編碼器的工作原理：光電編碼器，是一種通過光電轉換將輸出軸上的機械幾何位移量轉換成脈沖或數字量的傳感器。這是目前應用最多的傳感器， 光電編碼器是由光柵盤和光電檢測裝置組成。光柵盤是在一定直徑的圓板上等分地開通若干個長方形孔。由于光電碼盤與電動機同軸，電動機旋轉時，光柵盤與電動機同速旋轉，經發光二極管等電子元件組成的檢測裝置檢測輸出若干脈沖信號，其原理示意圖如圖1所示；通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。此外，為判斷旋轉方向，碼盤還可提供相位相差90º的兩路脈沖信號。
增量式編碼器是直接利用光電轉換原理輸出三組方波脈沖A、B和Z相；A、B兩組脈沖相位差90º，從而可方便地判斷出旋轉方向，而Z相為每轉一個脈沖，用于基準點定位。它的優點是原理構造簡單，機械平均壽命可在幾萬小時以上，抗干擾能力強，可靠性高，適合于長距離傳輸。其缺點是無法輸出軸轉動的絕對位置信息。
實驗內容與步驟
1、打開主控臺電源，將直流穩壓電源15V、5V接到JCY-4光柵角位移檢測裝置和光柵傳感器模塊。
2、將采集卡的模擬量和開關量電纜接到采集卡接口（采集卡的地線要接到直流穩壓電源地），采集卡接口DO1~DO4分別接到JCY-4光柵角位移傳感器檢測裝置“步進電機驅動模塊”的A、B、C、D。光柵角位移傳感器輸出通過一根排線接到光柵傳感器模塊的“光柵傳感器輸入-角位移”。
3、通過USB電纜將USB數據采集卡接入計算機，并打開THSRZ-1 V1.3軟件，選擇“系統”菜單下的腳本編輯器，在彈出的窗口中選擇“文件”——>“打開”，在彈出的對話框中選擇JavaScript程序“步進電機控制”（在軟件安裝路徑下的“JS腳本”文件夾內），認真閱讀并理解程序，選擇“調試”——>“步長設置”在彈出的對話框中設置單位步長時間。選擇“調試”——>“啟動”。
4、通過改變“步長設置”的時間控制步進電機轉動的速度。設置好光柵傳感器模塊（見使用說明），讀出步進電機的步距。
附：光柵傳感器實驗?zāi)K功能及操作說明：
指示燈對應功能：
1．8位LED顯示，首位為符號；
2．方向設定：正向、反向；
3．公英制轉換：公制、英制；
4．絕對、相對坐標轉換；
5．清零、參考值設定（預置）；
6．光柵類型轉換：角位移、線位移。
對應操作：（測量前先選擇光柵類型）。
1、光柵類型轉換（圓：光柵燈亮）
“功能鍵”－>光柵燈亮/滅－>“確認”
2、清零（三種方法）
a. 按“取消”鍵。
b. 按“0” 鍵。
c.“功能”鍵－>參考值燈亮－>輸入“0”－>“確認”
3、置數
“功能鍵”－>參考值燈亮－>輸入“xxxx”－>“確認”－>數據有效，開始測量
4、光柵零參考點
a. 絕對坐標狀態：“功能鍵”－>參考值燈亮－>移動光柵－>過零點自動退出“參考”進入正常測量；
b. 相對坐標狀態：測量停止，輸入數字后在輸入數據基礎上測量相對位移。
5、絕對值(絕對值燈亮)
“功能鍵”－>絕對值燈亮/滅－>“確認”
6、英制轉換（公英制燈亮）
“功能鍵”－>公英制燈亮/滅－>“確認”
7、方向設定（正反向燈亮）
“功能鍵”－>方向燈亮/滅－>“確認”
