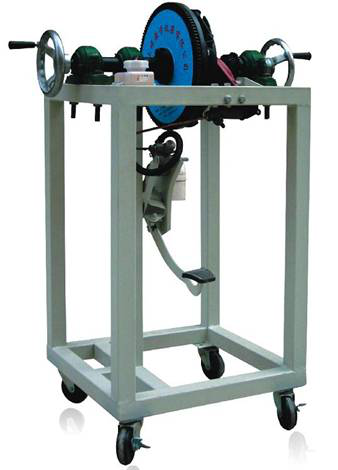

KH-QC277離合器實訓臺

價格：6500元

產品簡介
本實驗臺以豐田/大眾液壓離合器總成實物為基礎，由主臺架、離合器總成二部分組成。適用于中高等職業學院和培訓機構的汽車離合器構造與維修實訓教學，能夠滿足對離合器的結構、工作原理直觀演示的教學需要。本實驗設備操作方便，安全可靠，易于維護。

標準配置
一、主臺架
離合器分離機構、手搖輪、固定軸承、座椅、臺架；
二、離合器總成
變速器前殼、飛輪、離合器壓板、離合器片、撥叉、分離軸承等。

功能特點
一、展示功能：
離合器進行解剖處理，用不同的顏色分別標識不同的系統和部件，充分展示離合器的外部和內部的細節結構。
二、動態演示功能：
1、真實操縱離合器踏板，可實際演示離合器的分離、接合的工作過程和工作原理。
2、通過手搖轉動輸入軸，可直觀體現出離合器各種工作狀態時，動力傳遞的路線和工作原理；
三、實操功能：
1、基本按原車的排列方式，便于拆裝實操；
2、可進行離合器間隙調整等實操訓練。

規格參數
重量：40kg

外觀尺寸1000×1000×1200mm

工作溫度：-50℃～50℃

實訓項目
離合器組成結構認知實習
離合器工作原理演示實訓
離合器動態功能展示實訓
離合器故障檢修實訓

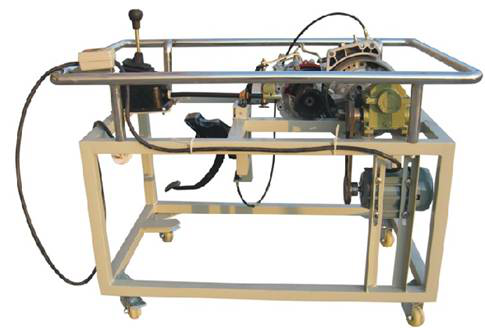

KH-JP60大眾手動變速器解剖運行實訓臺（前驅動式）

價格：14000元

一、產品簡介

手動變速器解剖實訓臺采用大眾前驅原廠手動變速器為基礎，交流電機為動力源，可對手動變速器進行換檔等實際操作。真實展示手動變速器組成結構和原理及工作過程。適用于各類型院校及培訓機構對汽車手動變速器理論和維修實訓的實訓教學需要。

本實訓臺實訓功能齊全、操作方便、安全可靠、美觀大方。

二、結構組成

大眾前驅原廠手動變速器總成、減速機構、掛檔桿總成、交流電機、移動臺架等。配任務驅動教學模式的實訓指導書及臺架操作說明書。

臺架安裝帶鎖止萬向的腳輪、臺架高溫及轉動等部位加裝防護裝置。

三、功能特點

1.手動變速器正常操作運行。

2.實訓臺加裝電源總開關、及其他轉動部位防護罩等安全保護裝置。

3.變速器可進行換檔等實際測試。

4.采用真實的原廠手動變速器進行機械剖切，充分展示變速器機械部分的內外結構。

5.對變速器各機械剖面采用不同顏色的油漆進行噴涂。

6.由電機驅動機構帶動變速器輸入軸運轉，真實演示不同檔位下的動力傳遞過程。

7.實訓臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

四、技術參數

1.外形尺寸：1100mm X 800mm X 1250mm（長X寬X高）

2.動力電源：220V交流電壓

3.輸入電源：220V交流電壓

4.工作電源：12V直流電壓

5.工作溫度：-50℃～50℃、

6.電機：220V/750W

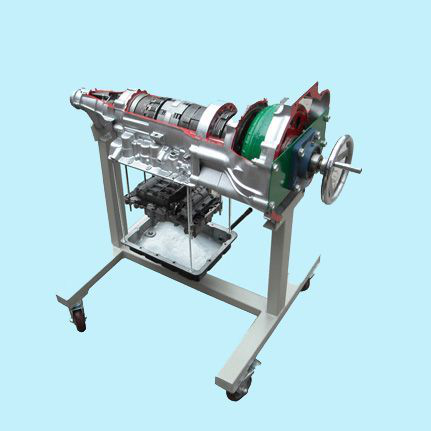

KH-JP05豐田自動變速器解剖模型

價格：18000元



一、概述

豐田汽車A340E自動變速器實物材料，剖面涂不同顏色，突出結構層次。

本實驗臺以豐田A340E（典型辛普森行星齒輪結構）后驅電控4速自動變速器實物為基礎，由箱式移動柜、解剖變矩器和解剖變速器總成三部分組成。適用于中高等職業學院和培訓機構的汽車自動變速器構造與維修實訓教學，能夠滿足對汽車自動變速器的結構、工作原理直觀展示的教學需要。本實驗設備操作方便，安全可靠，易于維護。

1 采用豐田自動變速器全解剖，能觀察到所有赤輪并用不同顏色區分，

2 利用減速電機作為動力輸入，讓變速器緩慢轉動，可變換不同的檔位通過解剖口觀察內部各齒輪之間的傳遞情況；

3.鋼結構支架經噴塑工藝制作而成，安全可靠、堅固耐用,萬向腳輪移動臺架

二、主要配置

自動變速器實物解剖總成、減速機構、移動式鋼臺架實訓指導書。

三、技術參數

尺寸：900×650×1200（長×寬×高）

使用環境：溫度-5℃～40℃；濕度≤80％

變速器類型：豐田

變速器型號：A340

工作電壓：220V

頻率：50/60HZ；

功率：200W

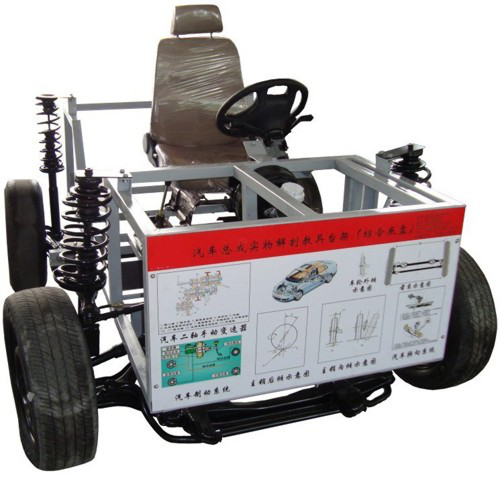

KH-DP001汽車綜合底盤實訓臺（底盤二選一）

價格：32000

采用普桑汽車底盤制造，包括底盤懸掛系、轉向系、傳動系、制動系等系統，配各系統原理講授資料，功能良好，附件齊全，外觀八成新，能正常動態演示各系統工作情況�？赏瓿善�車底盤拆裝與檢測維修實訓項目。

（二）結構組成
普桑汽車懸掛系、轉向系、傳動系、制動系等系統；設備使用說明書及實訓指導書。
（三）功能特點
1．懸掛系拆裝與檢測。
2．轉向系拆裝與檢測。
3．傳動系拆裝與檢測。
4．制動系拆裝與檢測。
5．汽車底盤綜合實訓。
6．各系統動態演示。
（四）技術參數
1．外觀尺寸
3800mm × 1200mm × 800mm(長×寬×高)
2．工藝
汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置。

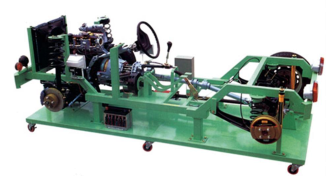

KH-DP52帕薩特B5底盤實訓臺

價格：65000

一．產品簡介

本實訓系統以原廠翻新B5汽車綜合底盤系統總成實物為基礎，解剖關鍵部位，剖面涂不同顏色，突出結構層次，可對動力驅動與綜合底盤系統進行原理與結構展示。適用于各類型院校及培訓機構對汽車動力驅動與綜合底盤系統結構理論和維修實訓的實訓教學需要。

二．主要用途

1.適用于各類型院校及培訓機構對汽車綜合底盤系統原理與結構展示教學需要。

2．適用于汽車職業技能鑒定考核的需要。

3．適用于綜合底盤系統的結構與原理認知、拆卸和裝配檢測提供標準參照物等教學需要。

三．結構組成

解剖的全新B5 手動變速器、綜合底盤總成（包含系統各總成及內外附件等）、電動機、移動式的安裝底座等、臺架操作說明書等附件。

四．功能特點

1.進行綜合底盤系統的原理與結構展示。

2.減速電動機驅動，動態演示傳動系統工作過程。

3．液壓制動系統真實操作。

4．轉向系統真實操作。

5．前后橋懸架系統真實操作。

6．各總成解剖關鍵部位，剖面涂不同顏色，突出結構層次。

7．配套安裝底座。

8．安裝底座采用鋼性結構焊接，臺架表面采用烤漆工藝。

9．配套使用說明書及實訓指導書。

五．外形與顏色

設備外形：4800×1500×1500mm (長×寬×高)（長度盡量縮到最短）

安裝底座顏色：7032（用戶可選擇各種顏色）

六．制造工藝

1.設備底座架

1.1鋼性結構焊接

1.2方管：40*40*2.0mm

1.3表面采用亞光灰噴塑工藝，厚度0.3mm.

1．4底座沖壓成形

2.萬向腳輪

2.1萬向帶鎖止功能腳輪

2.2腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。

2.3腳輪：80mm×40mm(直徑×寬度)

七．技術指標

1.電源：220V

2.工作溫度：-40℃～+50℃

3．主機：原車裝置

4．電動機：220V/250W 15轉/分

5．漏電保護開關：DZ47LE-32

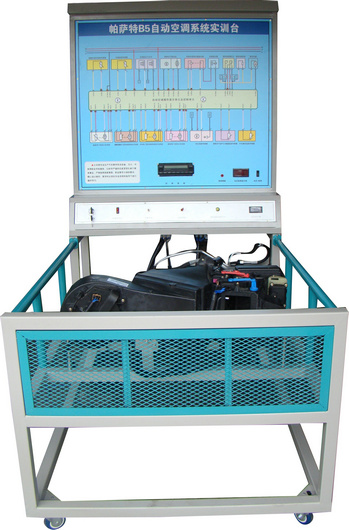

KH-8122帕薩特B5自動空調實訓臺

價格：32000





本實驗臺以帕薩特B5自動空調系統實物為基礎，由主臺架、控制臺和檢測臺三部分組成。適用于中高等職業學院和培訓機構的汽車自動空調系統構造與維修實訓教學，能夠滿足對自動空調系統的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便，安全可靠，易于維護。

結構組成

三相調速電動機、空調蒸發箱、壓縮泵、空調控制系統電氣元件、壓力表、送風管路、空調散熱器、干燥瓶、空調控制電腦、空調系統各傳感器及執行器、高低壓壓力表、故障設置和排除盒、控制面板、大型彩色噴繪電路原理圖、可移動臺架、電源、OBD診斷座、實訓指導書。

功能特點

1、數顯式溫度表顯示車內外溫度；

2、空調壓縮機離合器，冷凝器風扇，鼓風機等采用220V轉換的直流電源控制，既方便又安全；

3、風量及溫度自動工調整；

4、指針式儀表實時顯示高、低壓力值；

5、數字式溫度計，直觀顯示蒸發器出風口溫度；

6、可通過專用儀器進行抽真空、充注制冷劑、制冷劑檢漏等工作；

7、故障模擬系統可模擬實際運行工況，設置多種常見故障。具體內容詳見故障模擬設置裝置說明。

8、數顯式電壓表顯示各傳感器信號；

9、自動空調系統匹配操作等；通過診斷座讀取故障碼及數據流等。

10、可增裝加熱裝置；

11、故障設置與考核功能：通過集成電路故障設置器，可對所有系統電氣斷路故障和虛接故障二種典型故障類型進行設置。便于通過設置故障，由學員進行相關的測量、分析，進

行故障的診斷和排除，達到良好的考核功能。

12、各功能區清晰，合理的工業造型，整體結構合理，帶高溫和機械轉動安全防護罩、漏電保護開關、保險絲等安全措施，安全系數高。

產品工藝

一、面板工藝和特點

（一）測量面板面板具有耐較大溫差（-30～60℃），耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。

1、采用8mm厚優質高密度PVC板作底板。

2、采用進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，彩色內容具有極高的清晰度，表面覆蓋高強度保護貼膜。具有耐磨不易退色等特點。

二、面板柜使用優質冷軋鋼板折彎成型，無縫焊接。面板柜與移動臺架為可分離結構，便于拆裝。

三、臺架采用國標管材，無縫焊接。臺面及側板使用優質冷軋鋼板折彎成型。

四、金屬表面采用高溫噴塑處理，漆面堅固美觀。

外形尺寸

（長*寬*高）1450*1000*1800（mm）   重量250kg

工作電壓：12V直流電壓；

外接電源：380V交流電壓 50Hz  2.5KW

實訓項目
汽車手動空調系統檢測與維修
空調壓縮機工作原理與檢測
空調蒸發箱的工作原理與維修
空調散熱器的工作原理與維修
空調系統壓力檢測
空調系統冷媒檢測與加注
空調系統檢漏

系統工作電壓/電流診斷
