一、實驗臺的組成

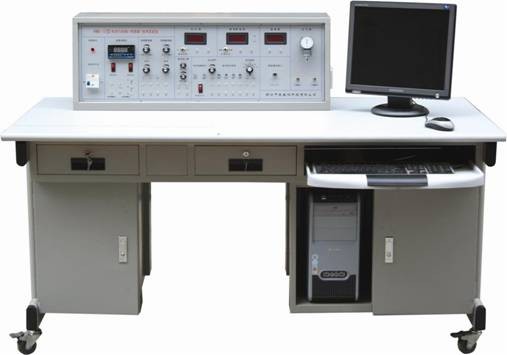

傳感器與檢測技術實驗臺由主機箱、傳感器、實驗電路(實驗?zāi)０?、轉動源、振動源、溫度源、數據采集卡及處理軟件、實驗桌等組成。
1、主機箱：提供高穩定的±15V、±5V、＋5V、±2V～±10V（步進可調）、＋2V～＋24V（連續可調）直流穩壓電源；音頻信號源（音頻振蕩器）1KHz～10KHz（連續可調）；低頻信號源（低頻振蕩器）1Hz～30Hz（連續可調）；傳感器信號調理電路；智能調節儀；計算機通信口；主機箱上裝有電壓、氣壓等相關數顯表。其中，直流穩壓電源、音頻振蕩器、低頻振蕩器都具有過載保護功能，在排除接線錯誤后重新開機恢復正常工作。主機箱右側面裝有供電電源插板及漏電保護開關。
2、振動源（動態應變振動梁與振動臺）：振動頻率3Hz～30Hz可調（諧振頻率9Hz～12 Hz左右）；
3、轉動源：手動控制0轉/分～2400轉／分、自動控制300～2200轉／分。
4、溫度源：常溫～200℃。
5、氣壓源：0～20Kpa（連續可調）。
6、傳感器：基本型有箔式應變片(350Ω)傳感器(秤重200g)、擴散硅壓力傳感器(20Kpa)、差動變壓器(±4mm)、電容式位移傳感器(±2.5mm)、霍爾式位移傳感器(±1mm)、霍爾式轉速傳感器(2400轉/分)、磁電轉速傳感器(250轉/分～2400轉/分)、壓電式傳感器、電渦流傳感器(1mm)、光纖位移傳感器(1mm)、光電轉速傳感器(2400轉/分)、集成溫度(AD590)傳感器(室溫～120℃)、K熱電偶(室溫～150℃)、E熱電偶(室溫～150℃)、Pt100鉑電阻(室溫～150℃)、Cu50銅電阻(室溫～100℃)、濕敏傳感器(10～95％RH)、氣敏傳感器(50～99VJppm)等。增強型：基本型基礎上可選配扭矩傳感器(25N·m)、超聲位移傳感器(200～1500mm)、PSD位置傳感器(±2mm)、CCD電荷耦合器件、光柵位移傳感器(25mm)、紅外熱釋電傳感器、指紋傳感器(演示)等。
7、調理電路(實驗?zāi)０?：基本型有電橋及調平衡網絡、差動放大器、電壓放大器、電荷放大器、電容變換器、電渦流變換器、光電變換器、溫度變換器、移相器、相敏檢波器、低通濾波器。增強型增加與選配傳感器配套的實驗?zāi)０濉?/span>
8、數據采集處理軟件，另附。
9、實驗臺：尺寸為1600×800×750mm，實驗臺桌上預留了計算機及示波器安放位置。
二、電路原理
實驗電路原理已印刷在面板上(實驗?zāi)０迳? ，實驗接線圖參見文中的具體實驗內容。
三、使用方法
1、開機前將電壓表顯示選擇旋鈕打到2V檔；電流表顯示選擇旋鈕打到200mA檔；步進可調直流穩壓電源旋鈕打到±2V檔；其余旋鈕都打到中間位置。
2、將AC 220V電源線插頭插入市電插座中，合上電源開關，數顯表顯示0000，表示實驗臺已接通電源。
3、做每個實驗前應先閱讀實驗指南，每個實驗均應在斷開電源的狀態下按實驗線路接好連接線（實驗中用到可調直流電源時，應在該電源調到實驗值后再接到實驗線路中），檢查無誤后方可接通電源。
4、合上調節儀(器)電源開關，設置調節儀(器)參數；調節儀(器)的PV窗顯示測量值；SV窗顯示設定值(具體內容參見實驗)。
5、數據采集卡及處理軟件使用方法另附說明。
四、儀器維護及故障排除
1、維護
�、拧》乐褂参镒矒�、劃傷實驗臺面；防止傳感器跌落地面。
⑵ 實驗完畢要將傳感器、配件及連線全部整理放置好。
2、故障排除
⑴ 開機后數顯表都無顯示，應查AC 220V電源有否接通；主機箱側面AC 220V 插座中的保險絲是否燒斷。如都正常，則更換主機箱中主機電源。
�、啤�轉動源不工作，則手動輸入＋12V電壓，如不工作，更換轉動源；如工作正常，應查調節儀設置是否準確；控制輸出Vo有無電壓，如無電壓，更換主機箱中的轉速控制板。
�、恰≌駝�(dòng)源不工作，檢查主機箱面板上的低頻振蕩器有無輸出，如無輸出，更換信號板；如有輸出，更換振動源的振蕩線圈。
�、取囟仍床还ぷ鳎瑱z查溫度源電源開關有否打開；溫度源的保險絲是否燒斷；調節儀設置是否準確。如都正常，則更換溫度源。
五、注意事項
1、在實驗前務必詳細閱讀實驗指南。
2、嚴禁用酒精、有機溶劑或其它具有腐蝕性溶液擦洗主機箱及面板。
3、請勿將主機箱的電源、信號源輸出端與地（⊥）短接，因短接時間長易造成電路故障。
4、請勿將主機箱的±電源引入實驗電路時接錯。
5、在更換接線時，應斷開電源，只有在確保接線無誤后方可接通電源。
6、實驗完畢后，請將傳感器及附件放回原處。
7、如果實驗臺長期未通電使用，在實驗前先通電十分鐘預熱，再檢查按一次漏電保護按鈕是否有效。
8、實驗接線時，要握住手柄插拔實驗線，不能拉扯實驗線。
六、隨機附件詳見裝箱清單。
